　　一、裝飾施工BIM技術應用點

　　1.前期策劃

　　1.1 施工模擬：

　　三維模型及點云數據能夠很清晰的反應施工細節和現場情況。我們通過這項技術，預先解決大部分的施工問題，大幅降低后期的返工率和由錯誤引起的設計變更，并將施工策劃的深度提升至下單圖水平，策劃的成果直接用于材料下單，不但提升了施工精度，也改變了傳統的流水施工模式，將工期大大縮短，是目前我們運用BIM技術的核心內容。

某商場項目模擬中庭鋁板安裝，下單鋁板無一返工

基于BIM技術的施工策劃改變了傳統的施工流程

　　1.2 碰撞檢查：

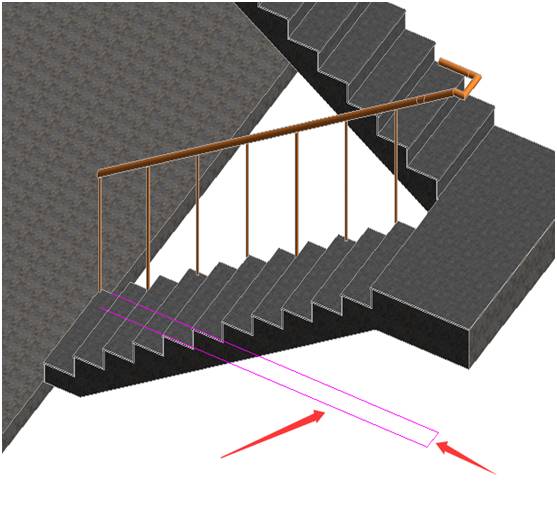

　　設計模型與現場數據進行碰撞比對，提前發現施工不合理的部位。

某酒店電梯廳管道與裝飾面層碰撞

　　1.3 管線綜合：

　　裝飾施工與機電位置“打架”的問題是工地協調的頑疾，在未施工前先根據所要施工的圖紙利用BIM技術進行圖紙“預裝配”，直觀的把設計圖紙上的問題全部暴露出來，讓施工過程有條不紊。

某酒店標準間水電綜合

　　1.4 與3D打印結合

　　將虛擬的BIM模型打印成按比例縮小后的實體模型，為業主和設計師展示最直觀的效果和建議。

某樂園拱門3D打印成果

某影劇院打印模型

　　1.5 工程量計算

　　基于BIM模型的算量方式精準可控，很少出現少算、漏算等情況，但裝飾面層的造型多樣、復雜，算量工作與其他專業相比難度較大，目前也沒有很好的軟件解決方案。我們針對不同BIM應用的項目研發出全模型算量、局部模型算量、點云模型算量等不同的BIM算量技術，彌補傳統算量的不足。

某樣板房項目模型整體導出的工程量清單

某項目中庭鋁板模型導出局部材料工程量清單

　　2.現場管理

　　2.1 場地臨設布置：

　　進場前期利用BIM模型對現場進行臨設布置，能夠準確模擬現場，便于安全交底，還可以根據三維模型快速導出臨時設施工程量。

某項目逃生路線圖設計

　　2.2 施工界面劃分、現場協調：

　　利用三維模型對施工界面進行劃分、現場協調，更加直觀合理，避免施工糾紛。

幕墻邊設備帶及窗簾盒處施工界面劃分更加直觀

　　圖例：

　　1.裝飾施工(隱蔽支架)

　　2.安裝單位施工(隱蔽支架)

　　3.窗簾與裝飾施工交接面，協調好施工順序

　　4.安裝單位負責(靜壓箱安裝)

　　5.裝飾異形鋁板安裝，風口安裝

　　2.3 三維放線：

　　有別于傳統的平面放線，通過全站儀進行現場三維空間取點放點，精確的將CAD或三維模型中的點位坐標與施工現場的位置進行轉換。全站儀放線精準度高，工作面積廣，根本上解決了圖紙與現場尺寸的匹配問題(精確到mm級)，對于高大空間及復雜造型空間有很好的應用。

利用三維定點技術，直接在施工前期定位出中庭攔河鋁板的完成面線，為后期面層安裝提供準確依據

　　#p#分頁標題#e#

　　2.4 主材下單

　　通過數字化施工策劃，生成高精度的電子文檔直接交付廠家下單，取代現場測量或制作模板等傳統下單方式，實現下單過程數字化。后期配合全站儀定點等技術進行放線和安裝定位。

某商場項目BIM下單模型，直接交付廠家下單

　　2.5 現場手控漫游：

　　在施工現場用iPad代替紙質圖紙，跟隨現場的腳步進行同步漫游，隨時查看構件的詳細信息，測量尺寸等，比紙質圖紙的信息更加全面方便。

某辦公樓室內漫游

　　2.6 質量檢測：

　　借助BIM技術對施工質量進行檢測，有著傳統靠尺、水平尺等局部人工檢測的手段不可比擬的優勢，其檢測結果更加全面、客觀。同時，復雜圖形精確定位技術的成熟，使得設計美觀有了控制手段以及檢驗標準。

某醫院地坪質量檢測

　　3.產品化生產

　　3.1 預制加工 ：

　　通過BIM模型可以獲得更加的精確施工尺寸和更加詳細的施工細節。將施工對象進行分解，導出每個構件的尺寸進行后場批量加工。

某工程水電線管預制加工

　　3.2 二維碼標簽 ：

　　通過二維碼記錄下主要施工構件的信息，包括采購、倉儲、運輸、加工、組裝、進場、現場管理、安裝等，由掃碼槍將產品狀態關聯到BIM模型上，方便管理。

　　某項目GRG產品二維碼和質量條形碼，通過掃碼可清楚反應產品的廠家、安裝位置和質量狀態等信息

　　3.3 與數控加工機床的結合 ：

　　將BIM模型中構件的精確尺寸信息提供給數控機床等加工設備，實現自動化加工。

某項目中庭攔河模型導入數控機床，制作模具

　　二、裝飾BIM技術應用工程項目

　　1.南京青奧中心

　　青奧中心是裝飾行業首次使用“三維數字化施工技術”的項目，該技術獲得了中國裝飾協會“2014年度十大科技創新獎”。通過三維掃描、逆向建模等技術解決了圖紙與現場尺寸不匹配的問題，將大空間異型構件的下單尺寸、質量偏差控制在毫米級別，極大的保證了施工效果。

犀牛模型

完工效果

　　2.上海中心大廈

　　在本項目的施工策劃階段，我們將每個標準層的標準化構件如架空地板、輕鋼龍骨吊頂等進行分類、整合，利用其模塊化和參數化特點簡化了大部分區域的建模工作，并配合施工管理進行單元化定制和工廠加工，提升了裝飾施工的工業化生產率。

辦公區域模塊化示意圖

　　3.新疆人民會堂改造工程

　　項目部在不到半年時間內高質量完成會堂的拆改工作，歸功于基于BIM技術的精準施工策劃和各專業的高效配合。

利用點云數據詳細記錄設施情況，為業主提供第一手資料

利用BIM模型結合現場情況精準策劃

管線綜合，體現以裝飾為中心的協調能力

完工效果

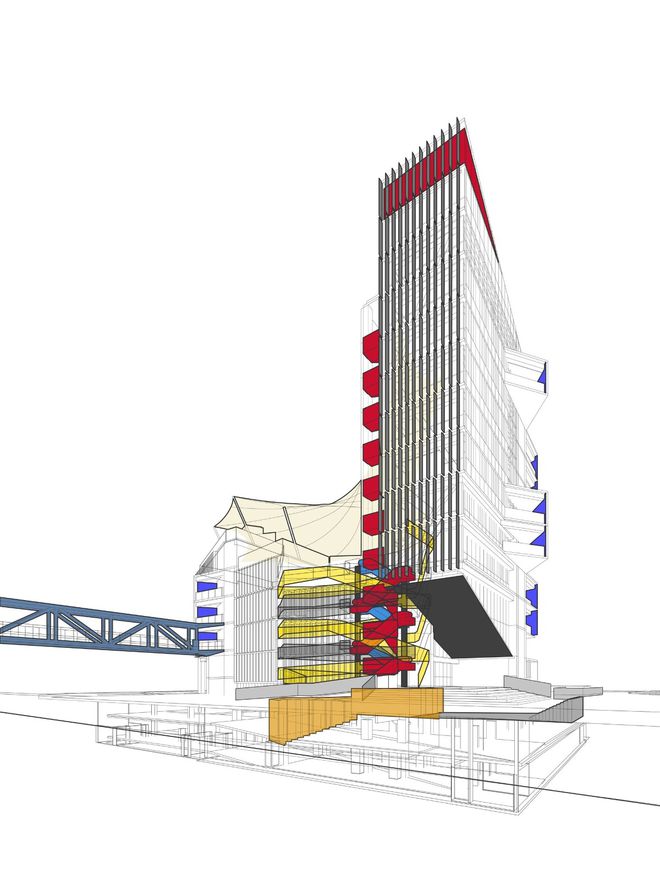

　　4.北京104大廈

　　大廈中的“魔豆”造型是整個建筑的亮點，體現了設計師“無限成長”的創意。而在施工前期，設計方只提供了設計概念圖以及平立剖少量圖紙， 并且存在施工圖與現場嚴重不符的現象。項目部利用BIM手段對樓梯造型進行建模處理，結合三維掃描數據進行前期策劃，將深化、下單、安裝、質量驗收等工作一氣呵成，不但保證品質，也將工期大大縮短。

北京104大廈“魔豆”樓梯

　　三、結語

　　通過幾年來不斷積累的實踐經驗和努力探索，我們逐漸形成了一套較為完善的裝飾BIM施工體系為工程項目服務。在業主主導BIM使用的同時，我們積極自主地在項目中使用BIM技術，并切實感受到了此項技術帶來的品質和效益的提升，這也讓我們裝飾企業更加堅定了使用BIM的決心和方向。
