1、1雙代號網絡圖是用箭線表示活動，并在節點處將活動連接起來表示依賴關系的網絡圖因為箭線是用來表示活動的，有時為確定所有邏輯關系，可使用虛擬活動2雙代號時標網絡圖是以時間坐標為尺度編制的網絡計劃，時標。

2、9一個網絡圖中只能有一個起點節點和終點節點10同一項工作不能在一個網絡圖中重復表達雙代號網絡圖的一般繪圖步驟第一步進行任務分解，然后具體劃分需要施工的工作第二步確定需要完成的工作計劃的所有工作及其。

3、“雙代號網絡圖”是一種工作用途的特定網絡圖簡單來說雙代號網絡圖就是以箭線及其兩端節點的編號表示工作的網絡圖是以時間坐標為尺度編制的雙代號網絡計劃，以實箭線表示工作，以虛箭線表示虛工作，以波形線表示工作的。

4、雙代號網絡圖是屬于用箭頭表示工作，也就是說圖中不加上兩端節點的編號，甚至不加上圓圈，對方法的使用都沒有影響至于為什么加上箭頭編號，是為了適用于計算機程序，為了用數字來表示工作那么可以猜測，雙代號和單代號是。

5、雙代號網絡圖的三要素是工作事件和線路1箭線工作，在雙代號網絡圖中，每一條箭線表示一項工作箭線的箭尾節點表示該工作的開始，箭頭節點表示該工作的結束工作的名稱標注在箭線的上方，完成該項工作所需要的。

6、1首先雙代號網絡圖中，不允許出現循環回路2雙代號網絡圖中， 在節點之間不能出現帶雙向箭或無箭頭的連線3雙代號網絡圖中，不能出現沒有前頭節點或沒有尾節點的箭線4當雙代號網絡圖的某些節 點有多條。

7、雙代號網絡圖雙代號網絡計劃又稱箭線式網絡圖，它是以箭線及其兩端節點的編號表示工作，根據工作其先后順序和相互關系所表示的有向有序的網狀圖形它是建設工程進度計劃的常用表示方法之一在雙代號網絡圖中具有三個。

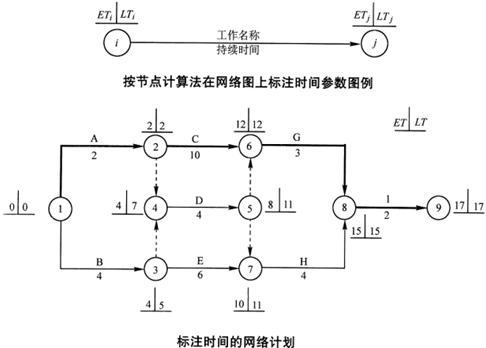

8、一般雙代號網絡圖沒有時標6個時間參數的計算方法圖上計算法6時間參數示意圖左上最早開始時間右上最遲開始時間總時差左下最早完成時間右下最遲完成時間自由時差計算步驟1先計算“。

9、可以通過疊加確定各個時段的材料機具設備及人力等資源的需要 由于箭線的長度受到時間坐標的制約，故繪圖比較麻煩 單代號網絡圖與雙代號網絡圖的作用是相同的，區別是單代號網絡圖繪圖簡單，雙代號網絡圖繪圖較復雜。

10、雙代號網絡圖的繪制方法如下1根據題目要求繪制工作邏輯關系矩陣表2根據工作邏輯矩陣表計算工作崗位代碼表為了使雙代號網絡圖清晰，各項工作布局合理，可以先根據以下原則確定各項工作的起始節點位置號和結束節點位置號。

11、網絡計劃是在網絡圖上加注工作的時間參數而編成的進度計劃以箭線及其兩端節點的編號表示工作的雙代號網絡圖是工程網絡計劃主要的形式基本構成 雙代號網絡圖的基本符號是圓圈箭線及編號圓圈表示節點，圓圈內的數字。

12、2如果有多個無緊前工作的工作或無緊后工作的工作3將多余的虛箭線刪除在刪除虛箭線之前，我們先了解一個規律，就是從雙代號網絡圖中，我們可以得出虛箭線一定出現在中間節點上，而起點節點和終點節點上一定不可能。

13、雙代號網絡圖計算口訣如下1順著箭線，取大值工作工作最早時間的計算2逆著箭線，取小值最遲時間的計算3最遲減最早總時差4后早始減本早完自由時差雙代號網絡圖計算的目的在于確定網絡。

14、雙代號網絡圖中關鍵路線的特性總時差最小線路時間最長根據關鍵路線的定義可知，關鍵路線的判斷可以用兩種方法一是計算總工期最長的路線為關鍵路線二是計算總時差，即計算總機動時間，當總時差最小時，該路線為關鍵。

15、雙代號網絡圖的繪制步驟根據已知緊前工作確定出緊后工作確定出各工作的開始節點位置號和結束節點位置號根據節點位置號和邏輯關系繪制雙代號網絡圖為了使雙代號網絡圖繪制簡簡潔美觀，用水平箭線和垂直箭線表示，繪制前。

16、由于單代號網絡圖和雙代號網絡圖所表達的計劃內容是一致的，兩者的區別僅在于繪圖的符號不同，前者是單代號，后者為雙代號因此，在雙代號網絡圖中所說明的繪圖規則，在單代號網絡中原則上都應遵守，比如一張網絡圖只能有一。
