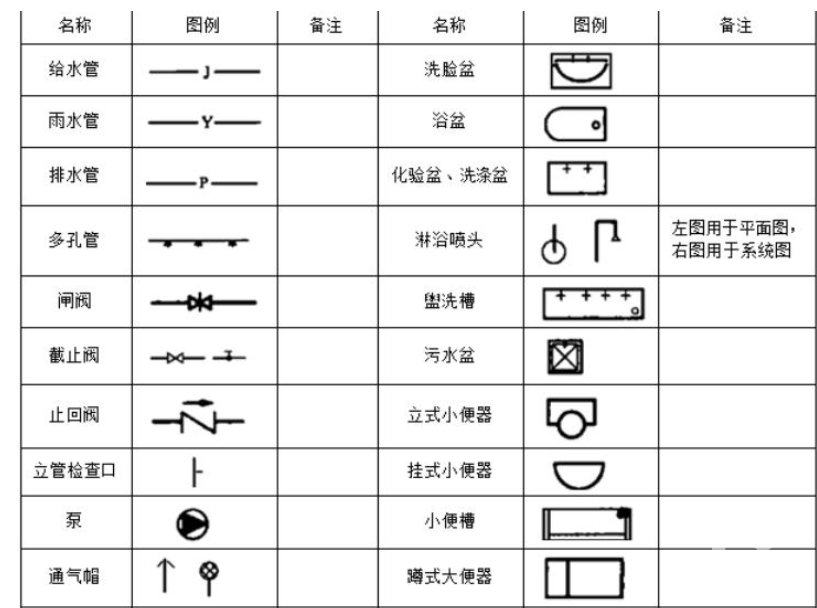

1、在給排水工程的圖紙中，縮寫符號含義如下給水管道J，如果分高低區通常用首字母表示即高區G，低區D排水管道W，表示污水也有F，就是廢水很少見有用P 表示的消火栓管道XH自動噴淋管道Z或者ZP雨水管。

2、用圖紙畫的話是兩條直線中間加一個圓圈，圓圈中間有一個箭頭，箭頭只有半邊，如下圖現在一般是用CAD畫圖，CAD有直接的圖例，可以直接選好添加進圖紙就可以了拓展延伸CADComputer Aided Drafting誕生于60年代，是美國。

3、1在給排水樓層平面圖上，上面的圖形表示的是閥門，這個閥門是安裝在垂直向下的立管上的安裝高度應在另外的配套圖紙中標示2在給排水樓層平面圖上，上面的圖形表示的是閥門，這個閥門也是安裝在垂直向下的立管上的在。

4、J給水管道除了P，J以外，還有其他字符含義如下在消防圖紙中，XL代表消防立管WL代表污水立管TL代表通氣立管JL代表給水立管FL代表廢水立管排糞立管PL代表排水立管或GLNL代表空調凝結水立管例如XL。

5、給排水一般指的是城市用水供給jǐ系統排水系統市政給排水和建筑給排水，簡稱給排水工程介紹 給水工程為居民和廠礦運輸企業供應生活生產用水的工程以及消防用水道路綠化用水等，由給水水源取水構筑物原水管道。

6、2001規定，再消防管道圖紙中圓圈里面一個L代表“水流指示器”一般在平面圖里出現，表示立管，一般后面會加數字，你可以配合到系統圖里看制圖標準給水排水制圖標準是由中國。

7、給排水的圖紙怎么看 沒看懂你想問啥 第一張圖 圖例依次是，球閥，過濾器，水表 RJL1 熱給水立管 2圖 ZL1 自噴立管 JL1 給水立管 WL1 污水立管 RHL 熱水回水管 你應按看圖紙前幾張會有圖例的，對應看就能。

8、是住戶給排水平面圖紙上的方外形地漏，直徑50mm或75mm 圖形被放大綠色粗線已被放大變寬，是排水管路線可見到的八方形其實是圓形，因為電腦上CAD設有自動節省顯示圖元的功能假如你點擊界面左頂上的 #39視圖v。

9、JL給水立管其他補充PL排水立管TL通氣立管RL熱水立管PL12345在給排水圖中，立管編號往往是拼音第一個字母加數字做成，例如wl1表示污水立管第一根，那么第二根就是wl2還有fl1。

10、自己想象下就能有大概輪廓了 給排水設計就是在建筑結構基礎上布水管，立管位置自己定 具體要求見建筑給排水規范 看給排水平面圖及系統圖可以參考以下注意事項來看1先看圖紙總說明書，對整個工程有一個初步印象，再看圖例。

11、J給水管W污水管或者排水泵的功率單位瓦F廢水管一般情況是這樣，具體的還要看圖例說明，因為每個人的設計習慣不一樣，可能有例外包括水施建筑給排水施工圖和電施建筑電氣施工圖統稱水電施工圖建筑。

12、按照圖中所示這是11000的比例，Wa206，就是206厘米的意思 比例11000。

13、排水管道W，表示污水也有F，就是廢水很少見有用P表示的消火栓管道XH自動噴淋管道Z或者ZP雨水管道Y采暖管道R，一般實線表示供水管，虛線表示回水管壓力排水PY冷凝水管道N管道立管L另外。

14、這個代表存水彎，一般用在系統圖中軸測圖第一個叫S彎第二個叫做P彎，第三個是帶水封的下水口。

15、建議拿到圖紙先讀說明，幫助對整個系統有個認識，然后熟記圖例，至于詳細的做法要通過日常的積累和翻閱圖集問題六給排水系統圖 FL=廢水XHL=消防NL=中水WL=污水立管還有其他水管字母標示如下 GL給水 PL排水 RL熱水。

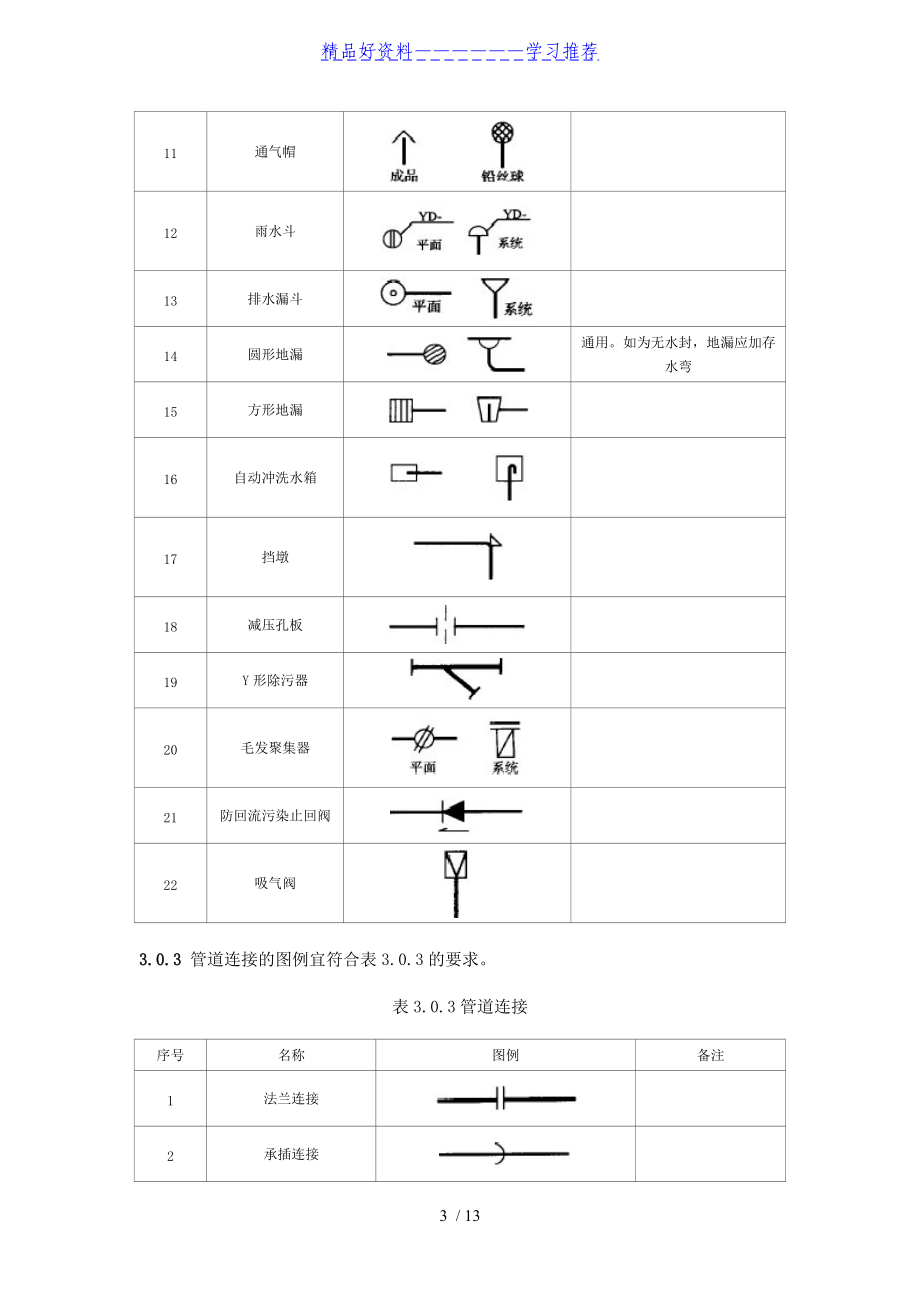

16、2001，第三章“圖例”的如下條款見附圖。

17、比如WL1PL1NL1YL1答在給排水圖中，立管編號往往是拼音第一個字母加數字做成WL1表示污水立管第一根，那么第二根就是WL2PL1代表1號排水立管，有入稱PL1為噴淋給水立管NL1代表。

18、首先看總說明，給排水工程的要求和注意事項及各個符號，字母代表什么，看平面圖，排水管道安裝位置及走向，出墻部分是否通過剪力墻如果是穿地下室剪力墻 則還要預埋各種防水套管衛生潔具，地漏，排污管安裝位置給水管道安裝。
