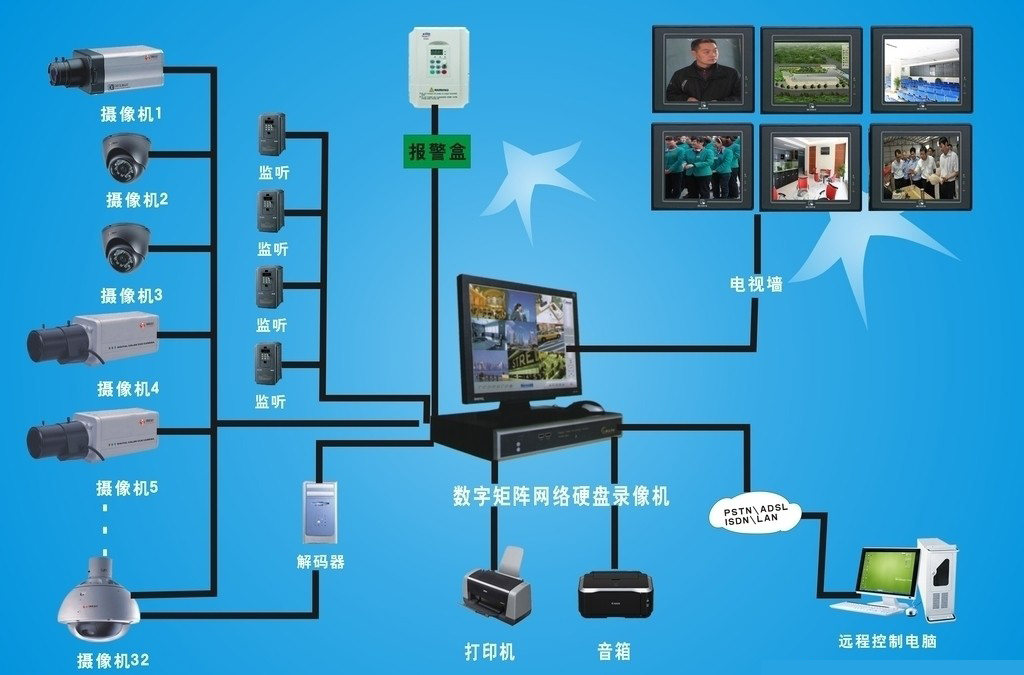

一個完整的監控系統圖監控系統圖

傳輸部分 這里介紹的傳輸部分主要由同軸電纜組成傳輸部分要求在前端攝像機攝錄的圖像進行實時傳輸，同時要求傳輸具有損耗小，可靠的傳輸質量，圖像在錄像控制中心能夠清晰還原顯示控制部分 該部分是安防監控系統的核心，它完成；電視監控系統由前端監視設備傳輸設備后端存儲控制及顯示設備這五大部分組成后端設備可進一步分為中心控制設備和分控制設備前后端設備有多種構成方式，它們之間的聯系可通過電纜光纖微波等多種方式來實現前端監控。

必須要有一定的基礎知識否則就不存在這個專業了大楷是前端是攝像機，經過網線分POE和非POE，網線長度不能超過80米到匯聚層交換機，匯聚層交換機通過光纖傳至機房，機房進入核心層交換機，機房內的設備全部通過核心層；現在的監控系統很簡單，就拿你說的遠程，無非就是電腦或是硬盤錄像機電腦配一張采集卡就可以現在的采集卡都帶注冊域名，申請一下就可以了要是有路由器映射一下端口就OK在全國都可以看，只要能上網硬盤錄像機。

光端機V是視頻，D是反向控制數據，其中1V1D，或者3V1D，就是1路視頻1個發送數據端口或者3路視頻1個發送端口。

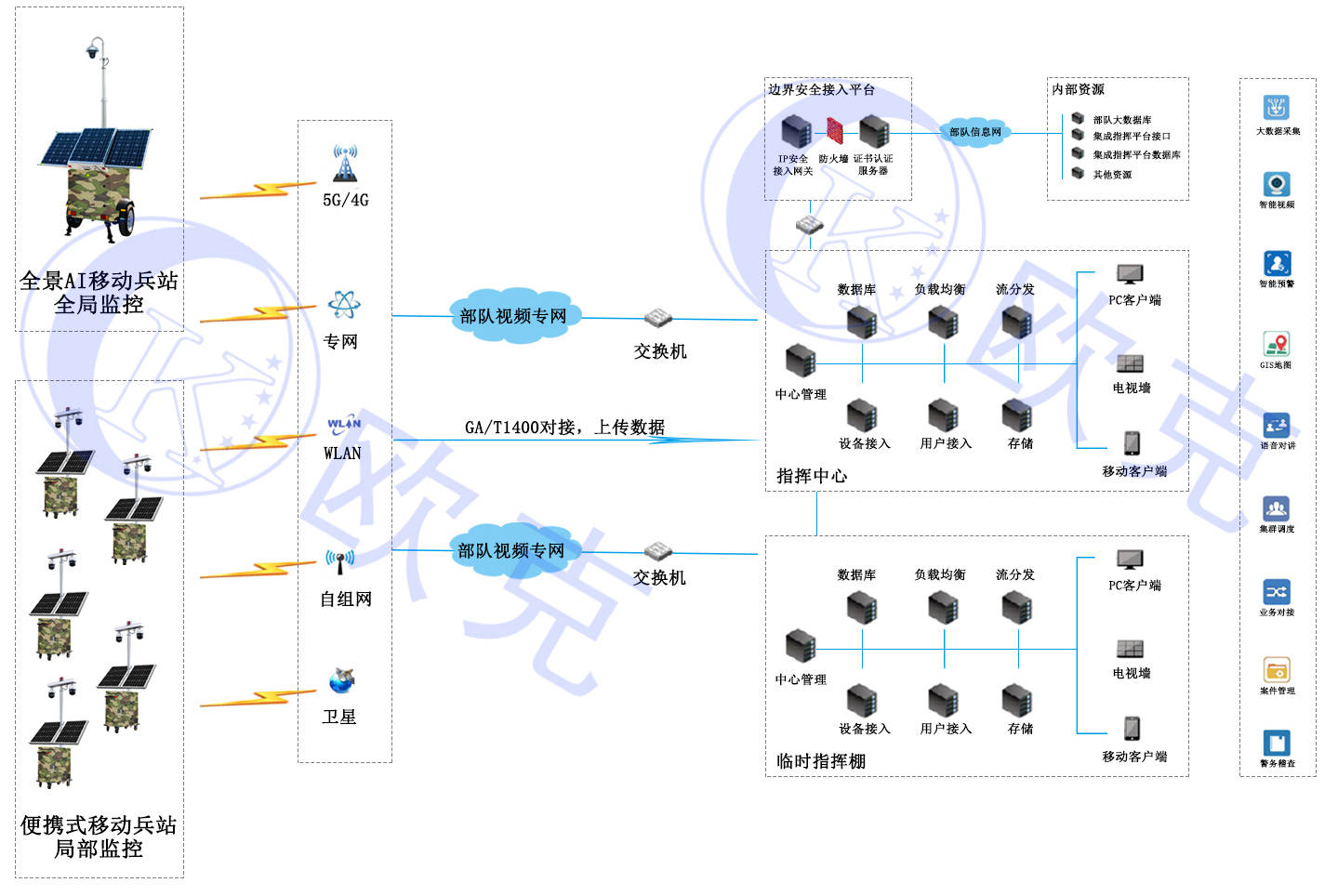

安防監控系統圖

1、第一代視頻監控是傳統模擬閉路視頻監控系統CCTV依賴攝像機纜錄像機和監視器等專用設備例如，攝像機通過專用同軸纜輸出視頻信號纜連接到專用模擬視頻設備，如視頻畫面分割器矩陣切換器卡帶式錄像機。

2、cctv監控是閉路電視監控系統，是一個跨行業的綜合性保安系統，是一種視頻監控系統運用了世界上最先進的傳感技術監控攝像技術通訊技術和計算機技術，組成一個多功能全方位監控的高智能化的處理系統閉路電視監控系統因其。

3、不間斷電源引出致監控攝像頭有220v的也有12v輸出的，一般是220v輸出有電子式電筆或萬用表測一下就行了，視頻線是5V的電壓。

4、ACS指火災監控的自動控制系統，虛線表示網絡通訊線AL一般表示照明配電箱，ALE一般表示應急照明配電箱此系統中不好確定9ALA1是報警點的編號點位號，9ALEA1是緊急報警點的編號小圓圈表示有復位點復位按鈕，可以是。

5、沒有說明嗎一般會有說明的上面那個應該是雙鑒探測器的線路，AV應該是弱電間的編號wv應該是攝像機的線路這些都不是標準，正常會有說明的。

6、礦井安全監控設備布置圖是指各安全監控的設備安裝的位置，即各設備放置的地方嘯聚個地方有些什么設備，至于設備是不是正常，有些什么功能是沒有表示出來的安全監測監控系統圖是指從原理上是怎樣動作運行的，主要的功能可。

海康監控系統圖

1、看你設備使用型號決定的其中CAT6 6類網線，應該是接攝像頭的，RVV 2X10應該是電源線，RVVP應該是接拾音器，云臺，等等設備的控制線至于為什么要加控制線，看你用了什么設備，和至于為什么沒有用一體化的攝像頭帶。

2、必須時時刻刻為配電所內電力設備提供正常的運行環境，因此，建立配電智能輔助監控系統尤為重要為實現配電房自動化“遙測遙信遙控”，減少運維人員的巡視工作量，為配電房增設配電房輔助監控系統是比較可行的方案通過配置。

3、通信接口模塊用于與其他設備或系統進行通信，例如將處理后的數據發送給上級監控系統或遠程服務器通信接口模塊可以支持多種通信協議和接口類型，如以太網串口無線通信等存儲與記錄模塊用于存儲處理后的數據或記錄系統的。

4、這個是755的視頻線 這是一種線材的規格 是同軸視頻線 市面上755的有很多種，像深圳施耐安的755的是純銅的 其他的也有銅包鋁的 這種就便宜。

5、網絡監控系統由攝像機WEB服務器傳輸網絡和監控端組成攝像機用來采集監控現場的視頻WEB服務器是整個監控系統的核心，有硬件和軟件兩個部分，詳細結構將在下面分別介紹其主要功能包括為監控端提供WEB訪問頁面對監控。
