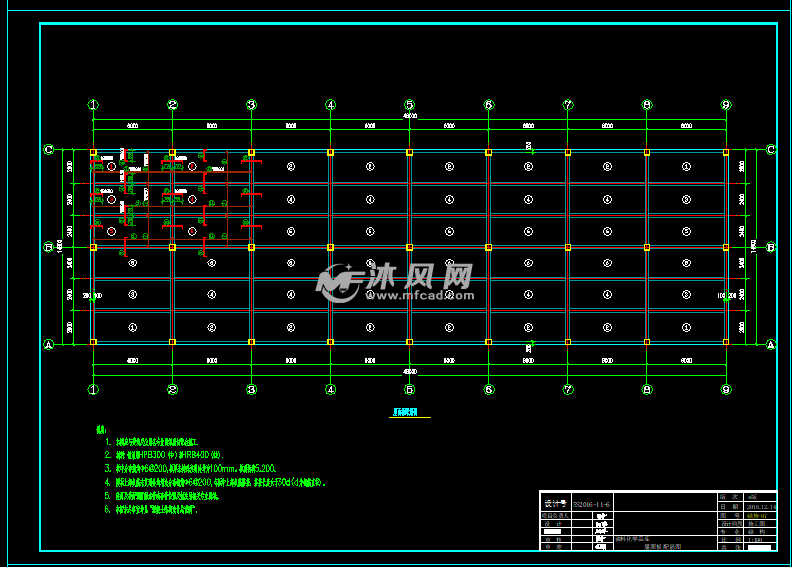

屋面板配筋屋面板配筋圖圖解

要看是單跨板還是連續板，單跨板板厚宜取板跨度的135，連續板宜取板跨度的140，配筋應根據計算結果配筋同時屋面板還應考慮防止溫度變化產生裂縫，板厚不宜小于120mm，板面應配置溫度筋目前設計多采用雙向雙層配筋。

進深105米那應該要設一道梁的可用上部兩根16的，下部用兩根18的，截面200x400，箍筋6個的200就可以了那現澆板的配筋就可以用下部即3600長的為8個的150毫米間距上部用8個的200，四周負筋加鐵可用8個。

但是如果是屋面板配置雙層雙向鋼筋的時候就是中間不用再配置溫度鋼筋了，溫度鋼筋是為了防止屋面板所處的環境較其他樓層的樓板“惡劣”，所以會設置溫度鋼筋進行加強。

結構力學求出板中彎矩與板端彎矩，按承載能力極限狀態計算鋼筋面積，在同時滿足構造要求下，定出鋼筋的布置規程等參數，配筋完成。

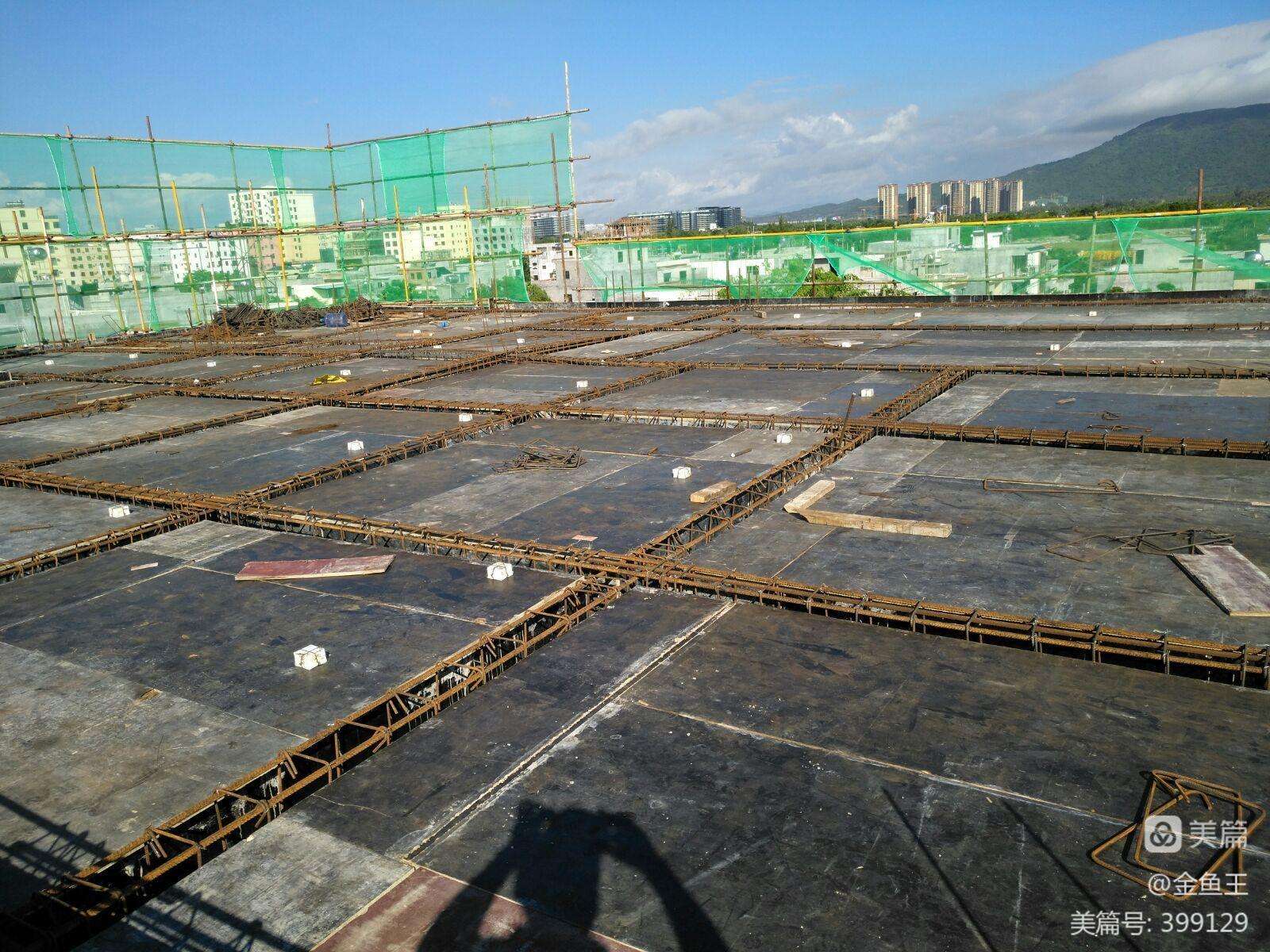

筏板基礎和地下室頂板雙層雙向配筋主要是因為荷載大，受力復雜，容易受力不均勻，所以雙層雙向配筋屋面板雙層雙向配筋是因為屋面板受溫度應力的影響很大，需要配溫度鋼筋，這樣的話在施工上就造成了麻煩，所以一般屋面板就雙層。
