家用單相電表接線圖單相電表接線圖

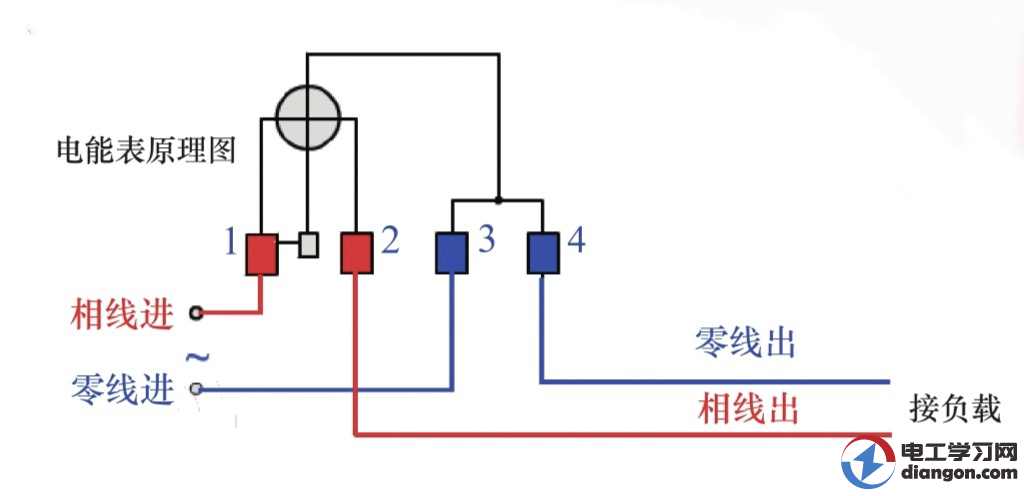

1、單相電能表表盤的指針轉向與箭頭，箭頭應該是一致的轉向兩個單相電表接線從左至右為1234，火則外傳入的電源線，二是去火線的家，三是外部的電源零線4是零單相電表實物圖和接線圖#8205；2這四個接線端子很好找，因為其他的如集抄接口脈沖輸出通訊接口等接線端子體積很小 3依次從左至右按1，2，3，4進行編號，則一般的接線方式均為1，3進線2，4出線 4如下面的圖片是國網標準的智能表接線圖；DDS單相電子式電能表接線圖可分為一進一出單進單出和二進二出雙進雙出兩種接線方式1一進一出接線法 首先將電源相線火線接入在接線盒第一個孔接線端子上，出線接在接線盒的第二孔接線端子上，其次將電。

2、DDS單相電子式電能表接線圖可分為一進一出單進單出和二進二出雙進雙出兩種接線方式一進一出接線法首先將電源相線火線接入在接線盒第一個孔接線端子上，出線接在接線盒的第二孔接線端子上，其次將電源；空氣開關單相電表接線圖如下家用配電箱的一般開關可選用雙極3263A小空氣開關或隔離開關，照明電路一般采用1016A小空氣開關，插座電路一般選用1620A空氣開關，空調電路一般選用1625A空氣開關采用雙極或1P+N空氣開關；看到你在問單相電表怎么接線，剛好我知道，其實電表的接線都差不多的，13進 24出，剛好我手上有一個三相四線電表，接線比你這個稍微多一點，還有在電表的接線的那個蓋子上也是有接線圖的之前我家是用的插卡電表，一到；單相電表是只有一條火線和一條零線，即家用電用的電表，四個接口接法從左到右，最左邊的接進的火線，過來一個接口接出的火線，再過來接進的零線最后一個，也就是最右邊的那個接出的零線。

3、單相電度表有4個接線端，其排列形式有兩種一是跳入式接線方式圖144a一是順入式接線方式圖144b通常，電度表說明書附有接線圖，接線端有明確標記，按圖把進線和出線依次對號接在電度表接線端上一般規律；單相電子式電度表接線方式如下這種單相電度表，一般分四個接線端接線端1，接線端2，接線端3，接線端4正常使用接線1火線進，2火線出，3零線進，4零線出這是單相電度表的正確接線，電能表可以正常轉動，計量；如圖所示家用電能表都是單相電度表，一般分四個接線端接線端1，接線端2，接線端3，接線端4正常使用接線1火線進，2火線出，3零線進，4零線出這是單相電度表的正確接線，電能表可以正常轉動，計量，使用。

4、如圖所示電度表主要結構由電壓線圈電流線圈轉盤轉軸制動磁鐵齒輪計度器等組成單相電表，則一般是民用，接220V的設備；家庭用電能表都是單相電能表，單相電表從左到右有四個接線端依次為1234接線方法為1和3分別接上輸入電能表的火線和零線端，2和4分別接上輸出電能表的火線和零線端，叫做“兩進兩出”的接法，接線如下圖；普通家用的那種單相電度表，有4個接口，按下圖接線一般情況下在 電表接線處的外殼上都有接線圖的看一下接線圖連接就可以了1是火線進，2是火線出，3是零線進，4是零線出1和3接外部的220V電源，2和4；1接線圖如下圖所示2電能表專門用來計量某一時間段電能累計值的儀表叫做電能表，俗稱電度表火表按用途有功電能表無功電能表最大需量表標準電能表復費率分時電能表預付費電能表分投幣式磁卡。

5、三個單相電子式電能表外接電流互感器的接線圖如下采用三個電流互感器及三個電度表，適用三相四線制測功有功功率與無功功率連接方式相同，內部測量運算方法不同三個電流互感器分別測量三相相電流，三相四線制Yy接法；電度計量表分為兩種接線方式1順入式1進火，2出火，3進零4出零2跳入式1進火，2進零，3出火，4出零一般情況下在 電表接線處的外殼上都有接線圖的看一下接線圖連接就可以了。
