　　又是一年七月時,又是一年畢業季.

　　無論你是到了施工單位還是咨詢公司

　　第一件上手的事情必然是：認識圖紙和圖集

　　想當初剛到工地

　　我的師父扔給了我兩大冊圖紙

　　只說了兩個字

　　“看吧”

　　看了一整天，收效甚微

　　才發現學校里的知識用處不大

　　符號、構件什么都看不懂

　　向人請教

　　要么沒時間，要么找不到人

　　自學效率低，找不到師父帶

學習識圖，是不少人工作面對的第一個門檻

施工圖有什么分類？

都由什么組成？

有什么學習方法和步驟?

為什么我總是學不會?

下面就由我為大家梳理一遍如何學習工程建筑識圖

幫助大家在工作的第一站做到最好

　　施工圖的專業分類

　　對于一個工程項目來說，想要進行施工，必須配備一套完整的施工圖。通常來講，完整的施工圖包括：建筑施工圖、結構施工圖、給排水施工圖、暖通空調施工圖和電氣施工圖。而水施、暖施和電施也被統稱為設備施工圖。

　　▌施工圖分類

　　以土建造價為例，在工作中涉及到的基本上是建筑施工圖和結構施工圖。

　　建筑施工圖的組成

　　對于一個公司來講，當進行項目的施工時首先要拿到相應的建筑施工圖紙和結構施工圖紙。

　　以建筑施工圖紙為例進行講解，首先要了解圖紙的組成。

　　通常建筑施工圖由目錄、圖紙說明、圖例、平面圖、立面圖、剖面圖和節點詳圖組成。

　　圖紙目錄及說明

　　對所有建筑專業圖紙的匯總目錄，或是整個單項工程的匯總目錄等

　　▌施工圖分類

　　通過圖紙目錄，我們可以了解這個項目的內容。

　　忽略圖紙說明直接看后面的圖紙是新手最常犯的錯誤。圖紙說明包括很多重要的信息，項目的工程概況、使用的規范標準、通用或特殊情況的說明。無論是對施工還是算量，都具有極強的指導作用。

　　平面圖

　　經過了圖紙的目錄和說明后，終于開始看到圖紙的內容了。一般包括首層平面圖、標準層平面圖、屋面層平面圖等。

　　所有層（某建筑的4-8層或3-16層）全都是一樣的，可稱為標準層平面圖。

　　對于每一層都是不一樣的，可稱為首層平面圖。所以對于平面圖來說，出現多少個平面圖取決于工程項目的具體情況。若出現很多層不一樣，則需要分別單層表達。

　　屋面需要單獨出一個平面層的原因在于，屋面上有很多排水、坡度、屋面挑檐等等。

　　建筑平面圖的識讀內容

　　下面以某單位住宅樓底層平面圖為例說明平面圖的識讀方法

　　一、首層平面圖

　　▌某單位住宅樓底層平面圖

　　1、了解平面圖的圖名、比例

　　2、了解建筑的朝向

　　3、了解建筑的平面布置

　　對于上圖，底層平面圖、首層平面圖或一層平面圖指的都是最底下的平面圖。比例為1:100，朝向?yàn)樯媳毕履稀?/p>

　　整個建筑的平面布置，除臥室、廁所、盥洗室等外，應注意首層和外面的地面關系，室內的地坪一定要大于室外地坪；還需注意的是墻體和門窗洞口的設置，以及首層的樓梯。

　　二、標準層平面圖

　　▌某單位住宅樓底層平面圖

　　1、為了簡化，已在首層平面圖上表示過的內容，在標準層平面圖和頂層平面圖上不再表示。如：不再畫散水、明溝、室外臺階等；識讀標準層平面圖和頂層平面圖重點應與底層平面圖對照異同。

　　2、頂層平面圖上不再畫二層平面圖上表示過的雨篷等。識讀標準層平面圖和頂層平面圖重點應與首層平面圖對照異同。如：平面布置如何變化、墻體厚度有無變化；樓面標高的變化、樓梯圖例的變化等。

　　三、屋頂平面圖的識讀

　　▌某單位住宅樓底層平面圖

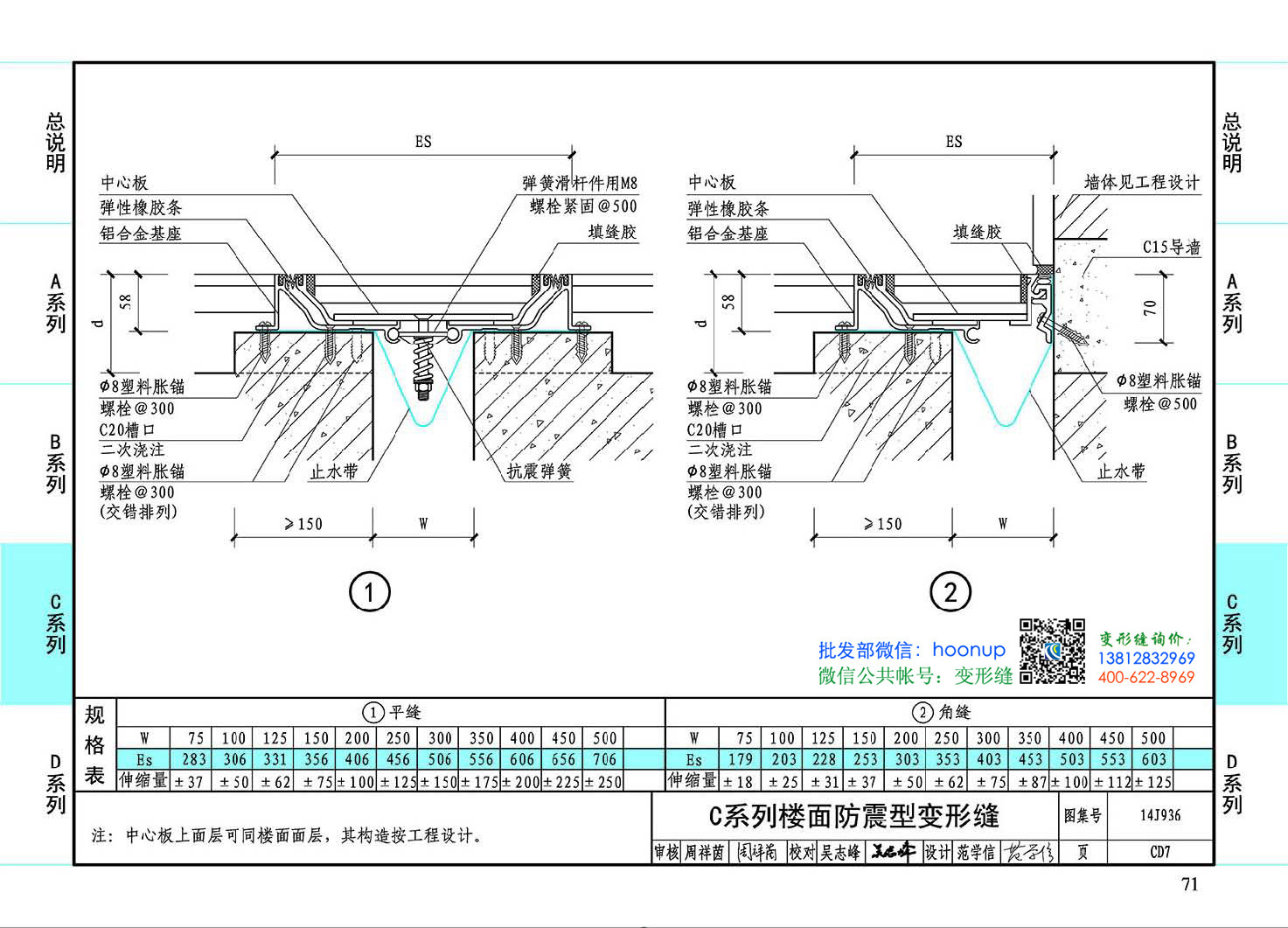

　　屋頂平面圖主要反映屋面上天窗、水箱、鐵爬梯、通風道、女兒墻、變形縫等的位置以及采用標準圖集的代號、屋面排水分區、排水方向、坡度、挑檐、雨水口的位置、尺寸等內容。

　　閱讀建筑施工圖的基本方法、步驟

　　識圖基本方法

　　1、建筑施工圖的平面、立面和剖面是運用三面正投影的成圖原理， 按照制圖統一標準來繪制的，因此也要按投影原理和制圖標準來識讀。

　　2、一整套施工圖是表示并說明一棟建筑物的各層之間的關系， 因此要互相對照閱讀，找到相互之間的關系。

　　3、看圖時基本要求：應按照從整體到局部，由粗到細，從大到小，由外向內，仔細認真的閱讀。

　　識圖步驟

　　1、先看目錄，了解圖紙的組成和張數，對應檢查圖紙是否齊全。

　　2、再看施工總說明。對建筑工程名稱，設計單位，建設單位、工程概況、施工技術要求加以了解，明確采用哪些規范及標準圖集，并準備好圖集。

　　3、看總平面圖。了解建筑位置、室內外整平地面標高、建筑物朝向建筑物總長、總寬、總層數。

　　4、看各層平面圖及立面圖、剖面圖。從平面圖了解房屋的長、寬、軸線、尺寸、開間大小，并結合立面圖及剖面圖，想象出房屋的立體形象。

　　5、了解房屋的功能，由施工順序從首層平面圖、標準層平面圖、屋頂平面圖，建筑構造及裝修的順序，仔細閱讀，若有問題可在會審圖紙時向設計人員提出。

　　6、閱讀圖紙過程中，注意與施工工序有關部分，在計算工程量與套價時才能做到心中有數。

　　7、看圖時應將各工種圖紙結合起來看?？唇ㄊ┮獏⒄战Y(jié)施和設施，查看是否有自相矛盾之處。如設施中管道的位置是否穿梁、穿基礎。若有問題應即時向設計部門反映，不得私自修改圖紙。

　　由此，我們就能夠較順利地識讀施工圖，并能在頭腦中想象出房屋的整體形象，這是工程造價計算工程量的基礎。
