單相交流接觸器接線圖接觸器接線圖

1下圖為交流接觸器按鈕接線圖2交流接觸器按鈕接線圖工作原理21啟動時，按下啟動按鈕，由電源來的控制電流經斷路器電源線停止按鈕自鎖線啟動按鈕啟動線線圈A2到線圈A1，接觸器線圈得電吸合，主。

如圖所示接觸器分為交流接觸器電壓AC和直流接觸器電壓DC，它應用于電力配電與用電接觸器廣義上是指工業電中利用線圈流過電流產生磁場，使觸頭閉合，以達到控制負載的電器在工業電氣中，接觸器的型號很多，電。

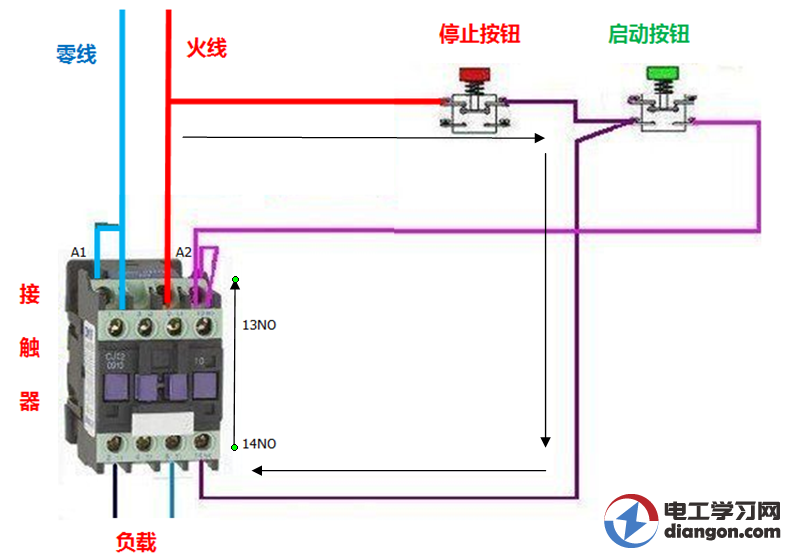

紅色框內是接觸器的線圈SB2是起動按鈕，SB1是停止按鈕，當按下SB2時KM1線圈得電吸合，同時藍色框內的KM1輔助觸點也閉合，松開SB2電機照常轉動，按下SB1時電機停止下圖時交流接觸器接線圖，可以與上圖對照一下。

單項交流接觸器的接線圖如下所示向左轉向右轉 首先交流接觸器得是220v的，用220v的電壓接在接觸器的線圈的兩個端子上，在之間加個開關也可以，方便控制，你要控制的電器串在接觸器的觸點之間就可以了。

cjx2nc220v交流接觸器自鎖接線圖，如下圖所示交流接觸器cjx21810線圈A1接電源火線，如果需要按鈕控制，就在啟動回路中串入按鈕線圈A2接電源N線主回路接觸器電源側接三相電源，接觸器負載側接負載，注意要用接觸器。

380v交流接觸器接線圖如下圖交流接觸器的工作原理是利用電磁力與彈簧彈力相配合，實現觸頭的接通和分?jǐn)嗟摹?/p>

220v交流接觸器接線，如圖所示220V線圈的交流接觸器，其線圈A1接相線220V，A2接零線主觸頭接A，B，C三相輔助接點接入控制回路一般接觸器上畫的就有接線圖的。

單相擴容方式的接線，被控制的電器是單相供電，但功耗超過本開關的額定容量阻性負載超額過25A，感性負載超過20A，那么就需要超過一個容量超過電器功耗的交流接觸器來擴容三相工作方式的接線，被控制的電器三相供電，需要外接。

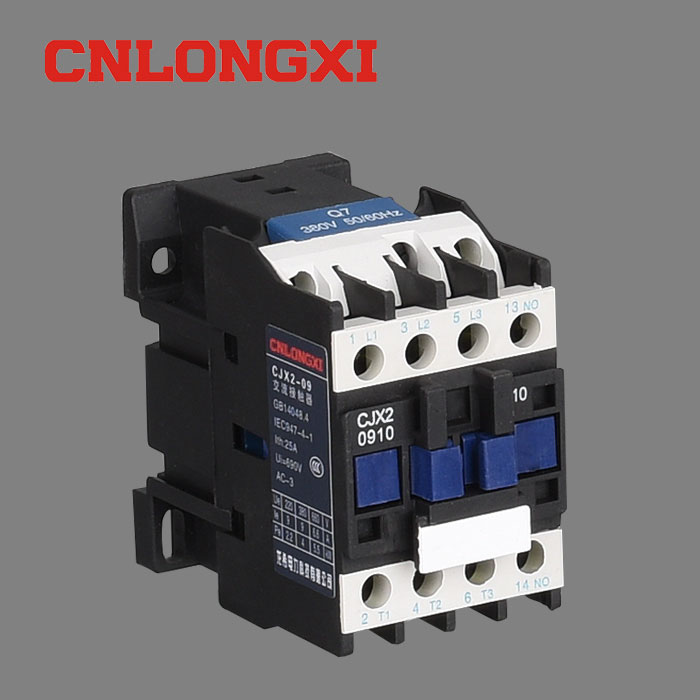

德力西cjx22501交流接觸器接線圖如下圖交流接觸器交流接觸器是廣泛用作電力的開斷和控制電路它利用主接點來開閉電路，用輔助接點來執行控制指令主接點一般只有常開接點，而輔助接點常有兩對具有常開和常閉功能的。

圖中有一只控制的3P斷路器，一只1P斷路器，一只綠色起動按鈕它是由一對常開觸點3~4組成，一只停止按鈕它是由一對常閉觸點1~2組成，二只380V指示燈，一只380V工作吸合線圈的交流接觸器，可在交流接觸器后面另外串接。

時控開關與接觸器接線圖，如圖所示以KG316T微電腦時控開關與交流接觸器連接為例，畫的一個實物接線圖供參考，見下圖選交流接觸器時，要選線圈電壓是AC220V的若所有器件已采購，那可以將元器件型號規格講一下，按實際。

交流接觸器與溫控器的接線圖如下把溫控?cái)?shù)顯儀表的常閉點，串入到接觸器的線圈回路，即高和總接線端子，儀表1和2接熱電偶中和相接220V儀表工作電源擴展材料交流接觸器與溫控器的接線注意事項1溫控器上面的+接。

交流接觸器 交流接觸器作用交流接觸器的主要工作是接通和斷開用電器的電路之所以用兩種觸頭是為了減少因通斷瞬間產生電弧的損害，延長主觸頭的壽命輔助觸頭更換比較容易，價格也便宜主輔觸頭分別動作的時間差及小，故。

正泰220伏交流接觸器接線圖如下圖所示 如圖所示220V線圈的交流接觸器，其線圈A1接相線220V，A2接零線主觸頭接A，B，C三相輔助接點接入控制回路一般接觸器上畫的就有接線圖的 正泰220伏交流接觸器接線介紹 交流接觸器利用主接。

CJX24011交流接觸器的接線圖如下CJX2LC1 系列交流接觸器以下簡稱接觸器，上德接觸器在法國TE公司LC1D系列上改進而成，完全可以替代進口產品主要用于交流50Hz或60Hz，電壓至660V，電流至95A的電路中，供遠距離。

現在用兩根線分別接在停止按鈕的兩端，這兩根線，一條做個記號為1先不管，另一根做記號2接到啟動接鈕的一邊，啟動按鈕的另一邊做個記號L1接到接觸器線圈A1接線瑞子上下面來接接觸器上自鎖線，你從記號L3的線上引一條。
