插座接線圖一開五孔插座接線圖

五孔插座的內部已經連好線了，我們。

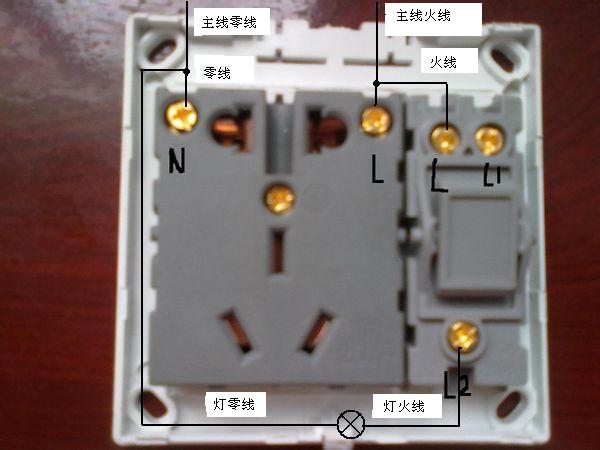

二開五孔插座的一個開關控制照明燈，另一個開關控制插座，如圖所示，圖中的兩個開關的L端用一根導線連接起來，并與AC220V的火線相接，插座位置標有“N”的那一端接AC220V的零線，標有“L”的那一端與左邊開關的“L1”。

四聯插座連接圖如下所示連接方法四聯插座每單獨插孔應并聯起接，即插座的火線接火線，零線接零線，地線接地線，這樣的接法就是并聯接法插座上相應的標注有 L火線，N零線，E地線。

一零線接插座的N，地線接E，火線接插座的L孔，L孔這里你還要找短短一截電線搭橋到開關的L孔，L1孔接燈線二開關模塊與插座模塊連接，將靠近插座模塊的開關孔和插座的L孔按下圖用短跳線并聯三開關模塊的接線。

七孔插座的接線方法如下圖所示 1七孔插座正面 2七孔插座背面端子標示圖 3七孔插座實物接線圖 一般來說，此類插座內部已經完成了所有連接，只需要將零線火線和地線接入相應端子即可。

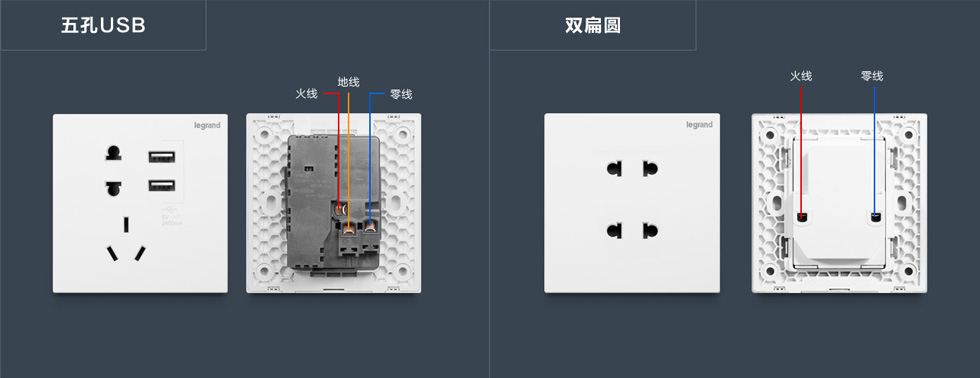

二二三插座接線方法和示意圖如下插座背面接口上都有標注L接火線N接零線E接地線看插座兩孔和三孔都單獨還要用導線把各接口連接起來即火線與火線相連接零線與零線相連接OK這種插座之間需并聯，這個插座出廠時基本都已接好。

三孔插座，當插頭插入時接地樁頭略長先插入孔內，插座內機構動作方打開另兩個孔門，兩孔插座必須同時插入插座樁頭，安全門方可打開，以防幼童誤將金屬物插入引發安全事故3插座安裝時其面板應端正并緊貼墻面而且接線。
