建筑鋼筋圖紙識圖教程建筑鋼筋圖紙

一 梁上主筋和梁下主筋同時表示方法 3Φ22，3Φ20 表示上部鋼筋為3Φ22， 下部鋼筋為3Φ202φ12，3Φ18 表示上部鋼筋為2φ12， 下部鋼筋為3Φ184Φ25，4Φ25 表示上部鋼筋為4Φ25， 下部鋼筋為4Φ253Φ25，5Φ25 表示上部鋼筋為3Φ25， 下部鋼筋為5Φ25。

本文將介紹橋梁鋼筋圖紙的閱讀方法，幫助讀者更好地了解圖紙中的特殊要求和鋼筋的布置情況#xF4DC目錄分析看圖紙的目錄分析圖紙先后順序的邏輯性#xF50D特殊要求看圖紙的說明以了解其中的特殊要求等等，要將特殊的要求進行著重記錄，并在下一步中參照閱讀#xF4D6逐一清點查閱你需要看的那部分，主要是要看鋼筋的總體布置，主筋。

在繪制基礎梁鋼筋圖紙的時候，一般會有兩張圖紙，第1張圖紙里面會標注基礎的主梁型號梁寬梁高，正常情況下梁寬是在450毫米，梁寬是在800毫米，另外還會標注貫通眾筋的根數，第2張圖紙里面會寫明底部使用的鋼筋等級，以及每一排鋼筋的型號和數量二基礎梁配的鋼筋不足會怎樣 像這種情況后果還是。

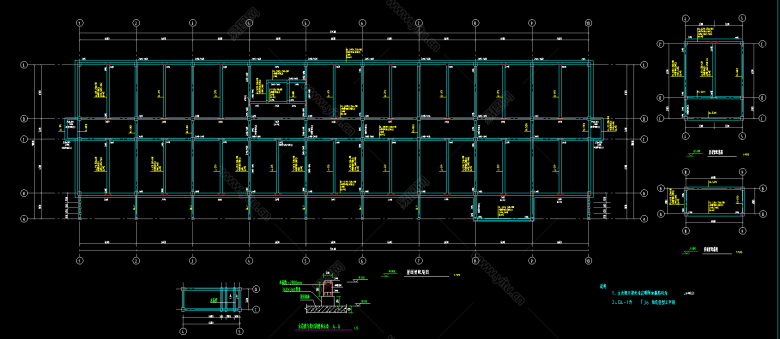

問題三怎么看樓板鋼筋圖 一般樓板鋼筋圖每種型號它都標注有鋼筋編號直梗間距以及負彎筋的長度，如圖片上52號筋是直徑8mm，間距100mm，53號筋是直徑8mm，間距125mm，這兩型號都是底板筋，54號和55號是負彎筋，直徑是10mm，間距130mm，55號筋的長度是1500mm問題四高層建筑鋼筋圖紙如何看。

3 Φ8@2002箍筋為Φ8，間距200，雙肢箍4 Φ8@10041502箍筋為Φ8，加密區間距100，四肢箍，非加密區間距150，雙肢箍二梁上主筋和梁下主筋同時表示方法1 3Φ22，3Φ20表示上部鋼筋為3Φ22，下部鋼筋為3Φ202 2Φ12，3Φ18表。

一看剖面圖樓梯間的剖面圖每層之間都用黑灰色標示圈梁一般設置在基礎墻外，檐口處，樓層處圈梁在建筑中往往不是設置一道，其數量應視建筑物的高度層數地基情況和抗震要求而定，單層建筑至少設置一道多層建筑一般隔層設置一道，在抗震設防地區，往往要層層設置圈梁，除了在外墻和承重。

建筑工程鋼筋圖紙中G，N分別表示什么 G表示構造筋，而N則表示的是抗扭筋 在建筑設計圖中，l表示是梁ll表示是連續梁ql表示圈梁jl表示基礎梁tl表示是梯梁dl表示是地梁，z表示柱gz表示構造柱kz表示框架柱，m表示是門c表示是窗G為構造鋼筋，是不受力的鋼筋，只是為了抗混凝土收縮。

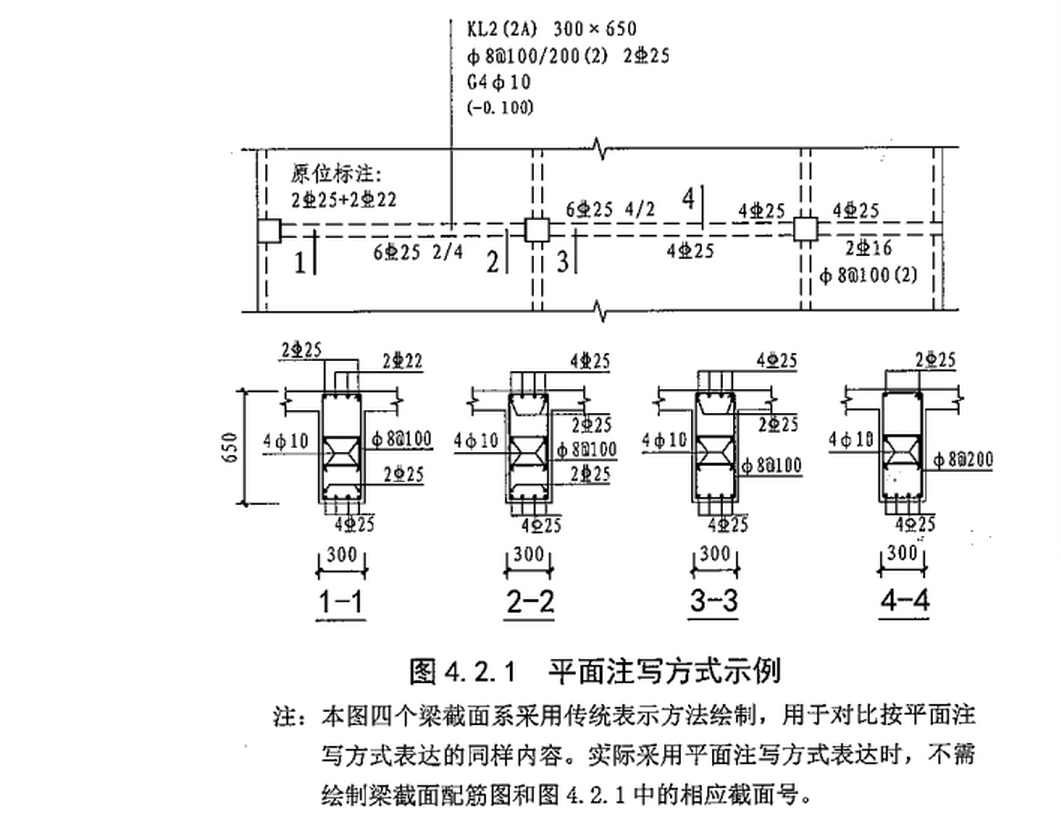

先說說中間那根梁集中標注WKL22A240×400 φ8@1002002 2Φ182Φ14WKL22#屋面框架梁，2A共兩跨一頭有懸挑，240mm寬400 mm高φ8@1002002 箍筋HPB300直徑8mm間距200加密區間距100mm兩肢箍2Φ182Φ14縱向鋼筋HRB335 上面2根直徑。

閱讀基礎梁鋼筋圖紙需要一定的專業知識和理解能力，具體如下一閱讀基礎平面圖 1了解基礎布局基礎平面圖是整個建筑的基礎布局圖，展示了建筑物基礎的平面位置軸線編號尺寸等信息通過閱讀基礎平面圖，可以了解建筑物基礎的總體布局和尺寸2關注軸線關系基礎平面圖中的軸線是定位基礎的關鍵。

建筑圖紙鋼筋符號表示方法如下φ10@1002002 表示箍筋為φ10 ，加密區間距100，非加密區間距200，全為雙肢箍φ10@1002004 表示箍筋為φ10 ，加密區間距100，非加密區間距200，全為四肢箍φ8@2002 表示箍筋為φ8，間距為200，雙肢箍φ8@10041502 表示箍筋為φ8。
