就你這個圖的畫法步驟，可以畫但請稍候，要有耐心，等我畫好發給你，來說明它畫示法的詳細步驟，稍候吧 圖太小，不好表達，多圖，1圖 畫好有關位置相關線 2圖 相切相切半徑 半徑值52 3圖，找相關點，畫出R30圓 4圖， 修剪多余線條線段 5圖， 鏡像 標注 我畫的尺寸跟你的不一定，不過；1直線練習繪制一系列不同長度和角度的直線，包括水平線垂直線和斜線2圓形練習繪制不同半徑和直徑的圓形，包括正圓橢圓和扇形3多邊形練習繪制不同邊數和大小的正多邊形，如正方形三角形和五角星4曲線練習繪制不同類型的曲線，如弧線拋物線和螺旋線5陣列練習使用陣列命令。

一較基礎的幾幅練習圖二較難的幾幅練習圖視個人能力選擇練習，由簡到易；先用 直線 命令畫15×20的長方形用中點捕捉畫長為7的直線，其端點為Φ5的圓心畫Φ5圓 用中點捕捉長方形右邊畫長為65的直線，其端點為R10的圓心畫R10圓 用中點捕捉長方形右邊畫長為45的直線，順勢下折畫其垂直線，長度任意，R50圓心在垂直線上向左 偏移 這個垂直線，距離為50用相切。

先把直徑23的圓畫好第一幅圖然后從直徑23的圓中心向上偏移15第二幅圖再畫R49和R43的兩個圓第三幅圖修剪第四幅圖最后倒圓角R11和R10選擇不修剪第五幅圖也可以畫圓選擇相切相切半徑，再修剪完工純手工打造，求包養，求采納。

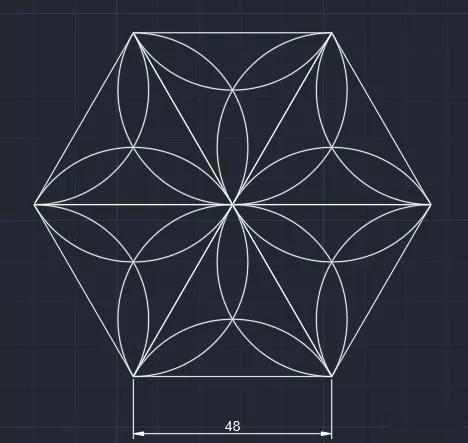

cad新手必練300圖

1、cad的新手練習圖一般都需要練習基本的操作，包括線段的應用，以及快捷鍵的搭配使用圖一含有線段剪切以及倒圓角的操作，這時候就需要用到快捷鍵TR以及快捷鍵F，將快捷鍵輸入指令欄中就可以按步驟操作了此圖涉及較為復雜的倒圓角，將快捷鍵F輸入后，按照需要的呈現的效果，選擇倒圓角的角度其中的弧線。

2、第一張圖圓弧缺少一個參數，所以圓弧段是可變的1用多段線PL命令畫出第一步 2旋轉復制得到完整的圖形 再刪掉中間的輔助線就OK 1多段線畫出第一步，斜線處從上往下畫 輸入@124lt60 2鏡像命令MI得到中間的圖連線就不用我多說了吧3用起點端點半徑畫出4條圓弧，方向相反的話。

3、這個圖我在201519日回答過，首先是定與63度線相切的圓，這個圓的圓心取值在85這根豎線上任取，其次定第二個圓，圓心在中線與35這根豎線交點上，畫圓過第一個大圓與35這根豎線交點即行，再畫R=25的圓，再利用圓相切相切半徑功能畫出R=35的圓注意，選這個命令時，先選R=25的圓。

4、2在網頁搜索欄里搜索需要的CAD圖紙類型或是直接點 擊相應的CAD圖紙類型標簽，就會跳轉出該CAD圖紙類型的相關素材合集3搜索查找我們需要的CAD圖紙素材，這里我們以查找“農村中學擴建工程全套CAD施工圖” 圖紙素材為例，進行搜索然后點 擊進入瀏覽下載網頁4此時，我們會看到該素材圖紙的相應簡介本。

5、1先繪制直角三角形直角邊長為37，78如圖所示 2將直角三角形利用對齊命令“AL”將其斜邊與一條水平直線對齊，如圖所示 3將長為78的線段利用偏移命令“O”往外偏移28，直角點為圓心半徑為34的圓，如圖所示 4以長37的線端點畫一條垂直線，以長78的線段端點圓心畫半徑為105的圓，如圖所示 5最后。

6、回答主要應用的命令是三點相切畫圓和SC縮放命令，我已畫完此圖方法也寫明在圖形當中。

7、cad練習圖及繪制方法如下把視圖切換到三維視圖拉伸 把需要使用的快捷工具欄調出來方法在工具欄上點鼠標右鍵，在需要的工具前打勾，然后按住鼠標左鍵拖動到方便點擊的位置經常使用的三維建模工具有建模，實體編輯，視覺樣式，視圖，UCS改變坐標系建模思路1拉伸 在平面上畫出模型的剖面視圖。

8、兩種方法繪制 第一根據旁邊的R10圓和垂直的線，利用圓相切相切半徑繪制R10圓，然后裁剪 第二直接使用圓角F繪制，設置圓角半徑為10，選擇旁邊的R10圓和垂直的線。

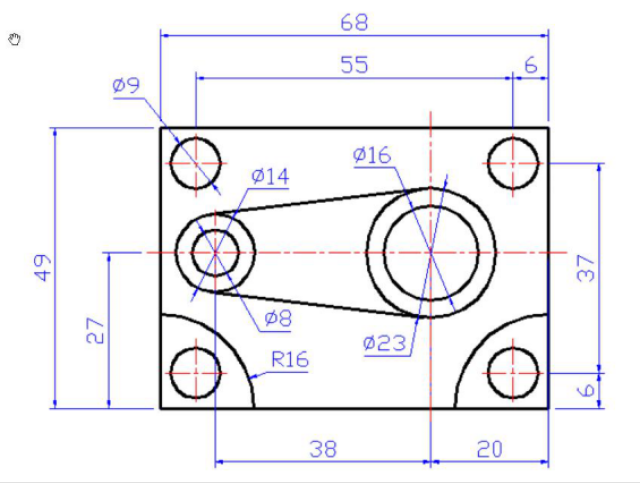

cad練習圖紙

詳細步驟還是自己摸索一下吧，簡單說一下思路這個題的最大難點就是哪個70度如何利用思路70度作為圓周角，其對應的圓心角就是140度，這個圓心角對應的弦的長是68下面稍微有點兒難度的就是哪個等分，要用到定數等分。

1先畫一條96的直線，8等分每份12，選中直線，偏移，偏移值為12，然后如圖畫圓 2然后，執行畫圓命令，選擇相切相切半徑，半徑為6，選中圓孤和直線切點3修剪圖形4陣列。
