箱體是用來安裝減速器上其他零部件，保證傳動件準確運轉良好潤滑和密封的重要零件為便于安裝軸系部件，箱體多采用剖分式結構即由箱蓋圖332和箱座圖333兩部分組成在剖分面上通常涂一層薄薄的水玻璃或密封油，以保證箱體的密封性在成批生產時，箱體通常用灰鑄鐵鑄成在單件或小批量生產時，常用鋼板。

減速器主要由傳動零件齒輪或蝸桿軸軸承箱體及其附件所組成詳細如下1，圖為傳統的發動機縱向安裝在汽車前部，后橋驅動的4×2汽車布置示意圖發動機發出的動力經離合器變速器萬向傳動裝置傳到驅動橋在驅動橋處，動力經過主減速器差速器和半軸傳給驅動車輪2，發動機前置縱置，前橋驅。

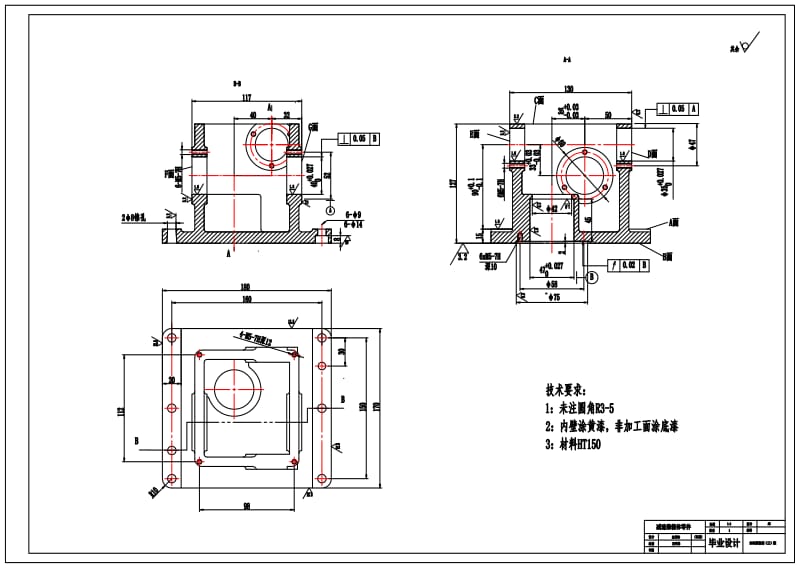

對于減速器箱座的工程圖，一般情況下需繪制各個零件的平面視圖，部件裝配體的平面視圖，總裝配體的平面視圖這里僅以箱座零件圖作為示例，給出它的示例如圖31所示鑄造箱體的材料一般是灰鑄鐵HT200HT250，或球墨鑄鐵焊接箱體的材料一般是Q345。

2文件中為減速器的proe軟件制圖，所有的proe零件圖以及總裝配圖，裝配圖制作了減速器的運動仿真proe 50版本3下面為下載我們的文件之后所需的部分操作 圖中藍色選中文件為總裝配圖 打開之后的效果圖最最重要的在這里呦4下載地址百度云盤 文件下載鏈接復制粘貼此網址到瀏覽器。

1齒輪箱齒輪組傳動軸箱體墊圈組成2齒輪級數減速器有單級雙級三級，但是有部分大減速比的可達到四級，級數越大減速傳動效率越低3傳動電機可采用直流有刷電機直流無刷電機步進電機空心杯電機馬達永磁電機4傳動軸燒結軸承滾動軸承5輸出軸金屬輸出軸。

CAD中快速標注多個尺寸的方法就是利用“快速標注”功能，簡命令是“QDIM”QDIM快速標注命令可以從選定對象快速創建一系列標注包括線性標注半徑標注直徑標注坐標標注都可以通過QDIM快速標注功能來 實現在CAD命令欄輸入QDIM命令并回車就會提示選擇要標注的對象，選擇對象后命令欄會提示如圖。

結構過大，比例失調，高速輪磨損加劇等，一般的傳動比分配為直齒單級ilt=5二級i=830三級i=35300 參考3有沒有三級或以上的齒輪減速器常用的很少，特殊的單獨設計，若傳動比大的話，可考慮“蝸輪減速機”但其特點是，效率低，也可采用“行星減速機”上述回答僅供參考。

一R系列同軸齒輪減速機GR底腳安裝斜齒輪減速機GRX底腳安裝單級斜齒輪安裝GRXF法蘭安裝單級安裝GRF法蘭安裝GRF底腳法蘭安裝GRZ是B14法蘭安裝R系列減速機有這六種形式，組合起來可以形成類似GR17GRX27GRXF37等等的型號，就是將減速機的基本型式配上數字型號，類似RXF5742Y804M1R57。

為了避免積累誤差過大，保證裝配要求，軸上各裝有一個調整環，裝配時修磨該環的厚度g使其總間隙達到要求01±002因此，幾臺減速器之間零件不要互換，測繪過程中各組零件切勿放亂 圖23 軸向相關尺寸 2油面觀察結構？ 通過油面指示片上透明玻璃的刻線，可看到油池中儲油的高度當儲。

2已知條件1 工作時不逆轉2 載荷有輕微沖擊3 工作年限為10年，二班制4 三年一小修，五年一大修3設計數據FKN=56 Vms=07 Dmm=5504設計工作量1減速器裝配圖1張A0或A12零件工作圖1～3張3設計說明書1份數據怎么算哦 一步一步的 展開 #xE768 我來答。

畫裝配圖時應搞清裝配體上各個結構及零件的裝配關系，下面介紹該減速器的有關結構 1兩軸系結構 由于采用直齒圓柱齒輪，不受軸向力，因此兩軸均由滾動軸承支承軸向位置由端蓋確定，而端蓋嵌入箱體上對應槽中，兩槽對應軸上裝有八個零件，如圖23所示，其尺寸96等于各零件尺寸之和為了避免積累誤差過大，保證裝配。

這個東西叫軸承端蓋，用來定位軸承的軸向位置，以及對減速器箱體進行密封軸頭上的東西不像帶輪， 也不像齒輪，畫了一半的聯軸器減速機在原動機和工作機或執行機構之間起匹配轉速和傳遞轉矩的作用，減速機是一種相對精密的機械，使用它的目的是降低轉速，增加轉矩按照傳動級數不同可分為單級和多級。
