屋面板配筋圖,屋面板配筋

設計時，現澆板配筋需遵循“細筋密布”的原則，確保結構的穩定性最小配筋率的要求為025%，這是基本的底線特別是在接近山墻墻角以及受溫度變化影響較大的區域，如溫度收縮應力較大的地方，建議采用雙層雙向鋼筋網片進行加強屋面板通常也推薦使用雙層雙向鋼筋以增強其承載能力對于厚度超過120mm的。

無圖，只能猜屋面板上部筋一般是受力負筋，設計時，理論上一般由支座延伸至跨中負彎矩為零處，實際出圖時一般主要根據板支座形式按規范要求伸至跨中一定長度，多數時候相鄰支座處的負筋不需連接，各配各的有時鋼筋伸出支座較長，配筋量相差不大，直通過去所費不多時，為施工方便計，可配成通長筋。

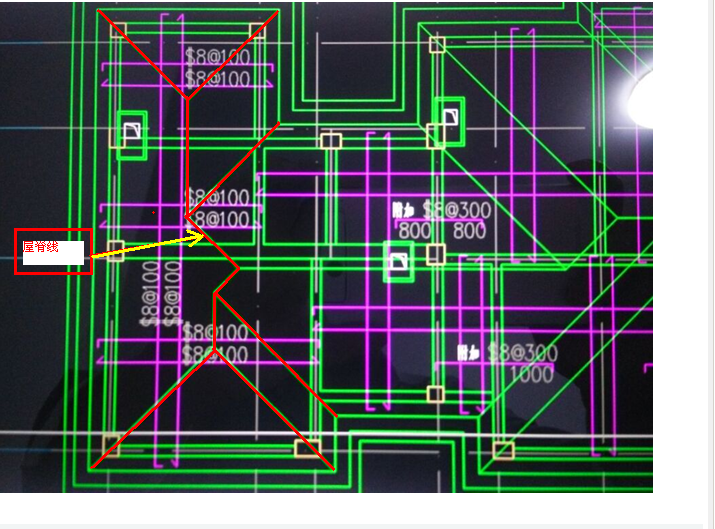

坡屋面板鋼筋不同位置做法不同，屋脊位置按照折板鋼筋做法，非屋脊位置按照平面樓板做法具體如下1屋脊位置板鋼筋做法雙層雙向配置，局部不足處附加鋼筋上部受力鋼筋在屋脊處不斷開下部受力鋼筋在屋脊處斷開，并伸至板上部錨固，滿足錨固長度的要求2非屋脊處板鋼筋做法雙層雙向拉通配置。

不是，在溫度，收縮應力較大的現澆板區域內，鋼筋間距宜取為150~200MM，并應在板的未配筋表面布置溫度收縮鋼筋溫度收縮鋼筋可利用原有鋼筋貫通布置，也可另行設置構造鋼筋網，并與原有鋼筋按受拉鋼筋的要求搭接或在周邊構件中錨固規范中并未明確什么情況設置，但是一般認為屋面溫度收縮應力較大，必須。

在底板面板的X和Y兩個方向來布置鋼筋時，需要雙層雙向配筋在布置雙層雙向鋼筋時，板底部的短方向鋼筋應該放在下部，長向的放在上面對于面層鋼筋，短方向鋼筋應該放在最上面，長向鋼筋在短向鋼筋的下面一般設置了雙層雙向鋼筋就可以不設置板負筋雙層雙向總共是兩層鋼筋網現澆板鋼筋，這就是雙向。
