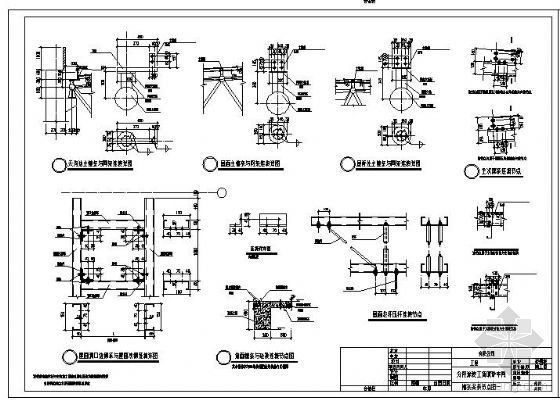

檁條節點,檁條節點圖集

用梁命令，截面型材里面Z型檁條即可。

正斜脊瓦在安裝搭接處應要鋸齊，正斜脊瓦在安裝完畢以后，再進行三通瓦的安裝因為固定件一般都是使用專用的配件所以在固定時，一定要先用電鉆進行鉆孔，而孔徑一定要比鉤釘絲桿大至少2mm左右檁條在屋架上宜盡量布置在上弦節點處，以減小節間彎矩檁條的截面應盡量垂直屋面的坡面，對角鋼。

1結構設計說明其中最有用的部分是了解材料材質，除銹涂裝要求，摩擦連接系數等 2基礎特別是錨栓布置圖，應保證柱腳錨栓孔與其一致3結構平面布置圖和柱立面布置圖明確該工程整體結構如鋼柱梁及系桿支撐等布置方法 4屋面墻面檁條布置圖 5門式剛架還有剛架圖6柱梁連接的節點圖。

題主是否想詢問“隅撐與檁條的連接節點采用什么連接”焊接連接，螺栓連接1焊接連接隅撐與檁條的端部焊接在一起，形成剛性連接，連接方式具有高的強度和剛度，但需要進行焊接施工，對施工工藝要求高2螺栓連接隅撐與檁條的端部通過螺栓連接在一起，形成可拆卸連接，連接方式便于拆卸和維修，但。

檁條在屋架剛架上的布置和擱置 1為使屋架上弦桿不產生彎矩，檁條宜位于屋架上弦節點處當采用內天溝時，邊檁應盡量靠近天溝2實腹式檁條的截面均宜垂直于屋面坡面對槽鋼和Z形鋼檀條，宜將上翼緣肢尖或卷邊朝向屋脊方向，以減小屋面荷載偏心而引起的扭矩3桁架式檁條的上弦桿宜垂直于。
