畫CAD，經常會遇到不知道圖例的情況，經過小編嘔心瀝血的查找，終于找到了這個超全的CAD圖例！

線型及其含義：

比例：

水、汽管道代號：

工藝管道施工圖常用圖例：

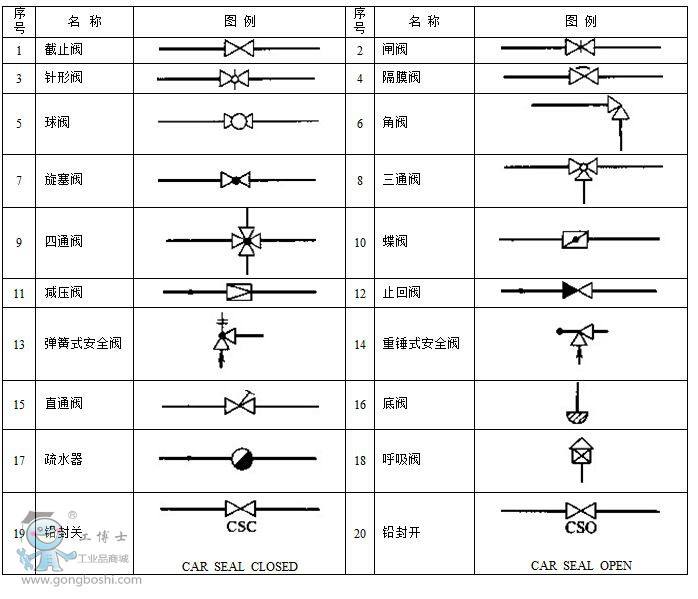

水、汽管道閥門和附件圖例：

給排水、采暖常用圖例：

通風空調工程常用圖例：

風道代號：

風道、閥門及附件圖例：

風口和附件代號：

暖通空調設備圖例：

調控裝置及儀表圖例：

各種執行機構可與風閥、水閥組合表示相應功能的控制閥門。

消防工程基本圖形符號：

消防工程輔助符號：

消防工程滅火器符號：

消防管路及配件符號：

消防工程固定滅火器系統符號：

消防工程滅火設備安裝處符號：

消防設施：

消防工程自動報警設備符號：

管道圖例：

管道附件：

管道連接：

管件：

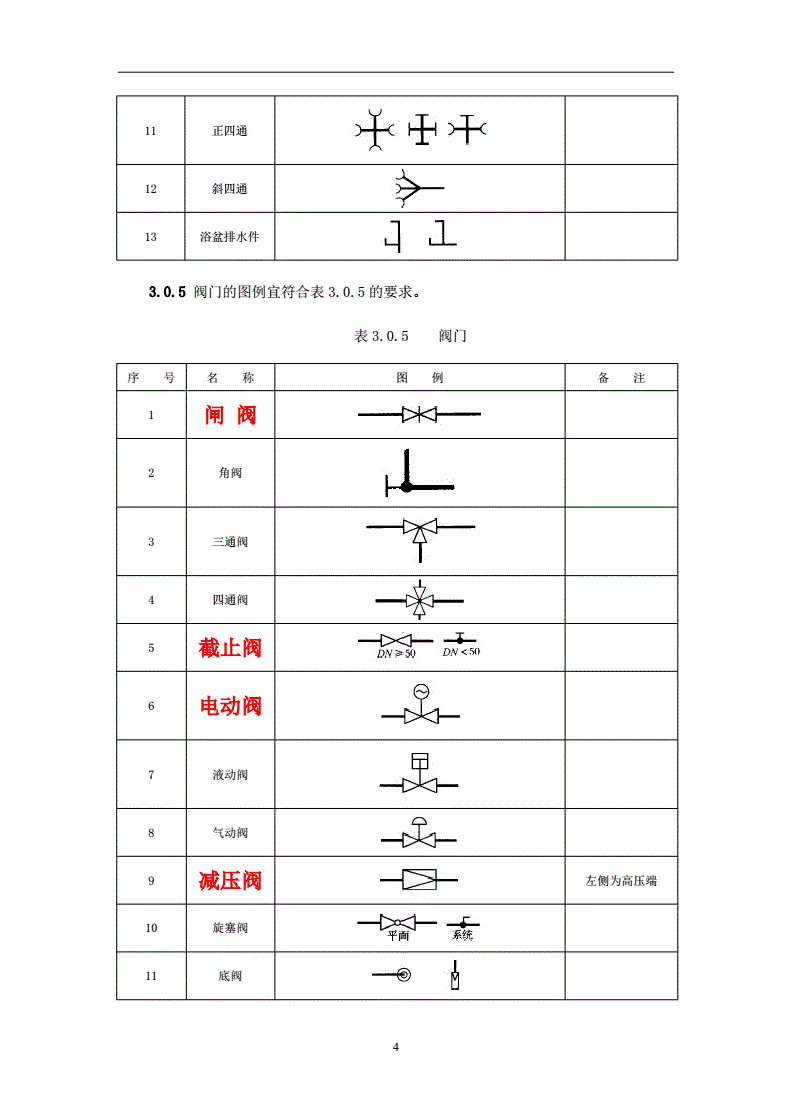

常見閥門：

點擊免費領取10G數控編程教程

給水配件：

小型給水排水構筑物：

給水排水設備：

儀表：

管道和設備布置平面圖、剖面圖示例：

管道和設備布置平面圖應按假象除去上層板后俯視規則繪制，其相應的垂直剖面圖應在平面圖中表明剖切符號。

標準層平面圖

平、剖面示例

平面圖、剖面圖索引符號的畫法：

平面圖、剖面圖中的局部需另繪詳圖時，應在平、剖面圖上標注索引符號。索引符號的畫法見下圖。

索引符號的畫法

內視符號畫法：

當表示局部位置的相互關系，在平面圖上應標注內視符號。

內視符號畫法

系統編號：

1、一個工程設計中同時有供暖、通風、空調等兩個及以上的不同系統時，應進行系統編號。

2、暖通空調系統編號、入口編號，應由系統代號和順序號組成。

3、系統代號用大寫拉丁字母表示，順序號用阿拉伯?dāng)?shù)字表示。當一個系統出現分支時，可采用下圖的畫法。

系統代號：

立管號的畫法：

豎向布置的垂直管道系統，應標注立管號，在不一致引起誤解時，可只標注序號，但應與建筑軸線編號有明顯區別。

立管號的畫法

管道相對標高的畫法：

1、在無法標注垂直尺寸的圖樣中，應標注標高。標高應以m為單位，并應精確到cm或mm。

2、標高符號應以直角等腰三角形表示。當面標準層較多時，可只標注與本層樓（地）板面的相對標高。

3、水、汽管道所標高未予說明時，應表示為管中心標高。

4、水、汽管道標注管道外底或頂標高時，應在數字前加“底”或“頂”字樣。

5、矩形風管所注標高應表示管底標高；圓形風管所注標高應表示管中心標高。當不采用此方法標注時，應進行說明。

6、平面圖中無坡度要求的管道標高可標注在管道截面尺寸后的括號內。必要時，應在標高數字前加“底”或“頂”的字樣。

相對標高的畫法

管道截面尺寸的標注符號及畫法：

1、低壓流體輸送用焊接管道規格應標注公稱通徑或壓力。公稱通徑的標記應由字母“DN”后跟一個以亳米表示的數值組成；公稱壓力的代號應為“PN”。

2、輸送流體用無縫鋼管、螺旋縫或直縫焊接鋼管、銅管、不銹鋼管，當需要注明外徑和壁厚時，應用“D（或Φ）外徑×壁厚”表示。在不致引起誤解時，也可采用公稱通徑表示。

3、塑料管外徑應用“de”表示。

4、圓形風管的截面定型尺寸應以直徑“Φ”表示，單位應為mm。

5、矩形風管（風道）的截面定型尺寸應以“A×B”表示。“A”應為該視圖投影面的邊長尺寸，“B”應為另一邊尺雨。A、B單位均應為mm。

6、水平管道的規格宜標注在管道的上方；豎向管道的規格宜標注在管道的左側。雙線表示的管道，其規格可標注在管道輪廓線內。

管道截面尺寸的畫法

多條管線的規格標注方法：

多條管線規格的畫法

風口、散流器表示方法：

風口、散流器的表示方法

定位尺寸的表示方法：

定位尺寸的表示方式

單線管道轉向的畫法：

單線管道轉向的畫法

雙線管道轉向的畫法：

雙線管道轉向的畫法

單線管道分支的畫法：

單線管道分支的畫法

雙線管道分支的畫法：

雙線管道分支的畫法

送風管轉向的畫法：

送風管轉向的畫法

回風管轉向的畫法：

管道斷開的畫法：

平面圖、剖視圖中管道因重疊、密集需斷開時，應采用斷開畫法。

管道斷開的畫法

管道在本圖中斷的畫法：

管道在本圖中斷，轉至其他圖面表示（或由其他圖面引來）時，應注明轉至（或來自的）的圖紙編號。

管道在本圖中斷的畫法

管道交叉的畫法：

管道交叉的畫法

管道跨越的畫法：

管道跨越的畫法
