問題回顧：2017年安全監管總局168號函：山東五市?；钒踩a中自控專業的問題中涉及靜電消除器問題。山東京博石油化工有限公司只在東區汽車油罐區外入口處設置了靜電消除器，不符合《石油庫設計規范》要求。壽光市聯盟石油化工有限公司構成重大危險源的罐區普遍存在防雷接地無斷開的檢測口和編號，爬梯入口處無人體靜電消除器。

（1）先來看看《石油庫設計規范》（GB50074-2014）中對于防靜電做出如下要求：

14.3.1 儲存甲、乙和丙A類液體的鋼儲罐，應采取防靜電措施。

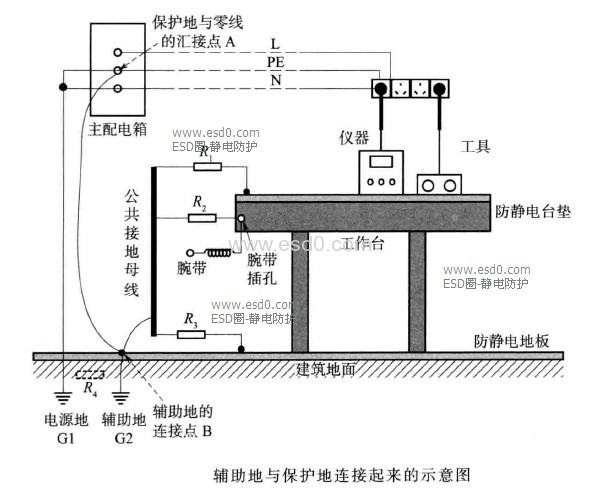

輸送甲、乙和丙A類易燃和可燃液體時，由于液體與管道及過濾器的摩擦會產生大量靜電荷，若不通過接地裝置把電荷導走就會聚集在儲罐上，形成很高的電位，當此電位達到某一間隙放電電位時，可能產生放電火花，引起爆炸著火事故。因此規定儲存甲、乙和丙A類液體的儲罐要做防靜電接地。

（此條說明了為何要設置防靜電措施）

14.3.14 下列甲、乙和丙A類液體作業場所應設消除人體靜電裝置：

1 泵房的門外；

2 儲罐的上罐扶梯入口處；

3 裝卸作業區內操作平臺的扶梯入口處；

4 碼頭上下船的出入口處。

消除人體靜電裝置是指用金屬管做成的扶手，設置該裝置是為了人員在進入這些場所之前按規定觸摸此扶手，以消除人體所帶的靜電荷，避免進入爆炸危險環境發生放電，導致爆炸事故。

（此條明確了消除人體靜電裝置的設置位置）

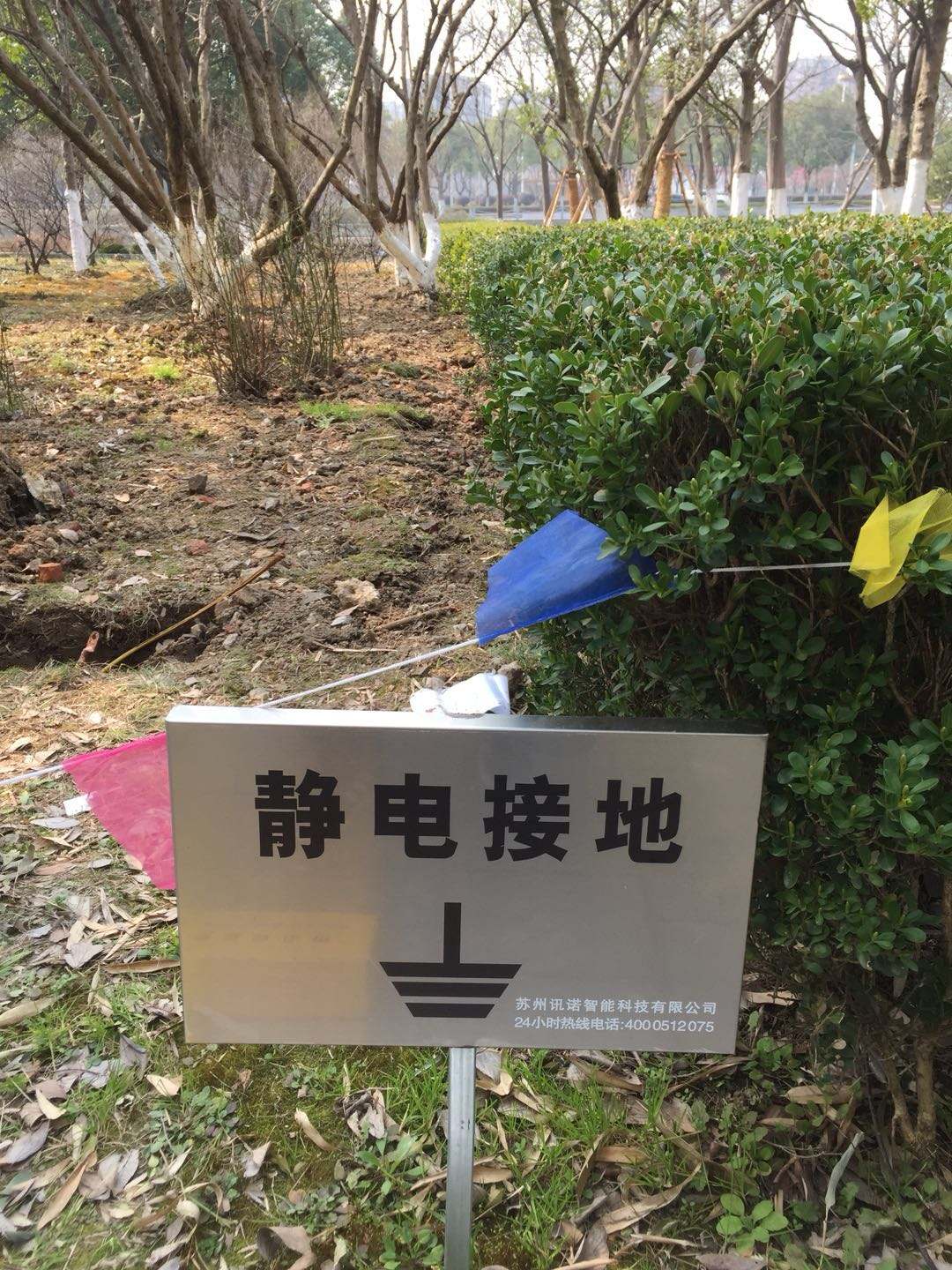

14.3.18 防雷防靜電接地電阻檢測斷接接頭、消除人體靜電裝置，以及汽車罐車裝卸場地的固定接地裝置，不得設在爆炸危險1區。

（此條明確了消除靜電裝置的設置區域）

（2）在《石油儲備庫設計規范》（GB 50737-2011）中也有這樣的規定

10.3.1 油罐應按下列規定采取防靜電措施：

5 在油罐的上罐盤梯入口處，應設置人體靜電消除裝置；

（此條明確了消除人體靜電裝置的設置位置）

從《GB50074-2014石油庫設計規范》和《GB50737-2011石油儲備庫設計規范》中，我們已經明確看出：罐區外入口處必須設置靜電消除器！

人體作業中相關的靜電事故：

2002年 2.2 陜西永坪煉廠汽油罐采樣著火事故

2002年 3.19大連石化調和油罐閃爆事故

2004年 9月 泰州石化裝置區采樣著火事故

……

人體放電形式主要為：帶電人體與接地體的放電，多數為火花放電；帶電介質與人體的放電，多數為刷形電人體與人體之間的放電，多數為火花放電。

在石油化工生產裝置區，人體靜電是危險暴露頻率最高的隱蔽火源，其中包括行走靜電、作業活動靜電、人體感應靜電、捕集空間電荷靜電，接觸荷電介質或物料的靜電等。

靜電消除器分為：自感應式靜電消除器；外接電源式靜電消除器；放射線式靜電消除器；組合式靜電消除器。

在現場中，我們常見的靜電消除器

在特殊危險場所的操作工人，為了避免由于人體帶電后放電所造成的危害，一般情況下操作工人在操作前先接觸設置在安全區內的靜電消除器，以消除人體電位，然后再操作。
