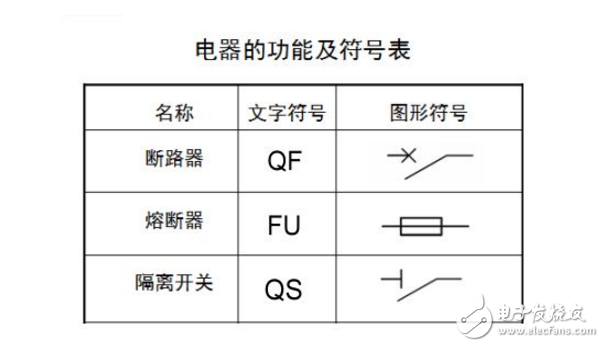

隔離開關和斷路器符號斷路器符號

空開現指斷路器，符號QF斷路器英文名稱circuitbreaker，circuit breaker是指能夠關合承載和開斷正?；芈窏l件下的電流并能關合在規定的時間內承載和開斷異?；芈窏l件下的電流的開關裝置斷路器按其使用范圍分為。

斷路器型號根據國家技術標準的規定，一般由文字符號和數字按以下方式組成產品字母代號，用下列字母表示S少油斷路器D多油斷路器K空氣斷路器L六氟化硫斷路器Z真空斷路器Q產氣斷路器C磁吹。

那可不是括號，那也是電氣符合其符號是插頭和插座的電氣符號凸頭和內孔的斷路器符號兩端加此符號，這表示是手車式或抽屜式斷路器斷路器進出端均為插頭和插座的插接方式，可以方便斷路器整體快捷更換和維修。

這個符號是意思是雙金屬片，作用是當斷路器的電流通過其額定電流之后，雙金屬片開始發熱，大概幾秒到幾分鐘之后過流的程度決定時間長短，雙金屬片變形，將斷路器的開關頂開，斷路，保護后面的用戶設備雙金屬片的。

關于cad斷路器符號的畫法，下面圖片就是斷路器符號對于斷路器符號，能在正常電路條件下閉合攜帶和斷開電流，能在規定時間內閉合攜帶和斷開非正常電路條件下的電流的開關裝置斷路器分為高壓斷路器以及低壓斷路器高低壓分。

只斷開火線16A整定值為16安培不超過16安培使用兩圖中紅色斜線表示開關紅色“X”表示開關有滅弧能力的斷路器一般常用的是空氣開關，還有油開關真空開關六氟化硫開關生活中不常見到以上答復滿意否。

“CB”表示斷路器符合 斷路器 能接通承載以及分?jǐn)嗾ｋ娐窏l件下的電流，也能在所規定的非正常電路例如短路下接通承載一定時間和分?jǐn)嚯娏鞯囊环N機械開關電器接通分?jǐn)喑休d一定時間和電流，短路過載有的另有。
