面開裂是建筑工程常見的質(zhì)量通病，形象工程質(zhì)量及形象，造成墻面開裂的成因較多，本文總結(jié)常見的15個(gè)成因，大家注意在施工中加以防范，提升工程質(zhì)量。

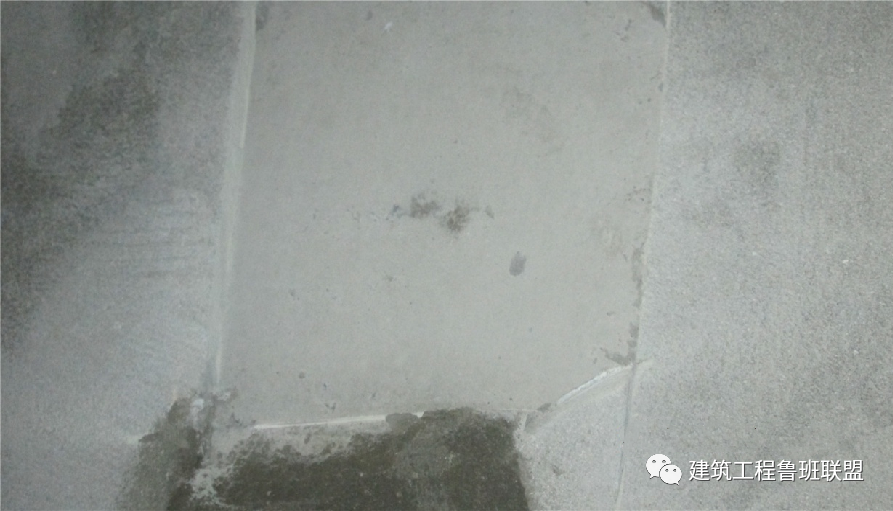

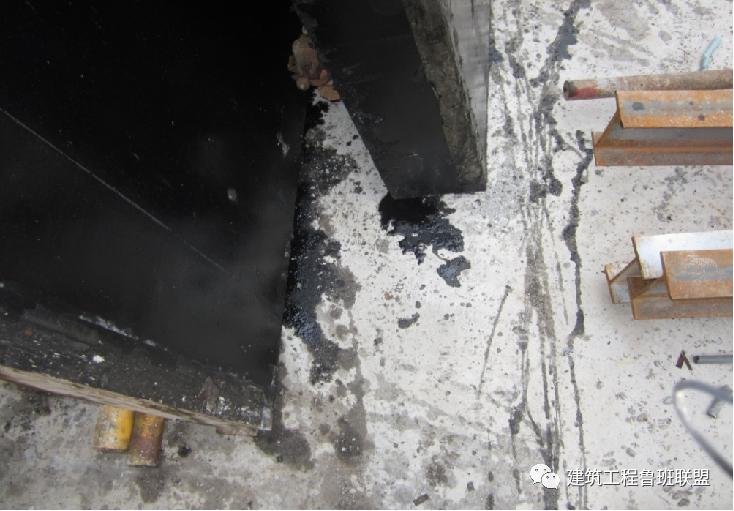

結(jié)構(gòu)施工，特別大鋼模體系下使用廢舊機(jī)油作為脫模劑，有機(jī)油脂類附著時(shí)間長(zhǎng)，難消除，極易導(dǎo)致鋼模體系下抹灰開裂、空鼓。

結(jié)構(gòu)混凝土標(biāo)號(hào)均為C30以上，且混凝土經(jīng)振搗及脫模劑、致密劑雙層作用下形成混凝土致密層，表層較為光滑，砂漿面難以附著。拉毛或噴毛處理常使用1:1砂漿加建筑膠作為基層處理，建筑膠含量過(guò)低及覆蓋率不足極易導(dǎo)致抹灰空鼓、流墜開裂。

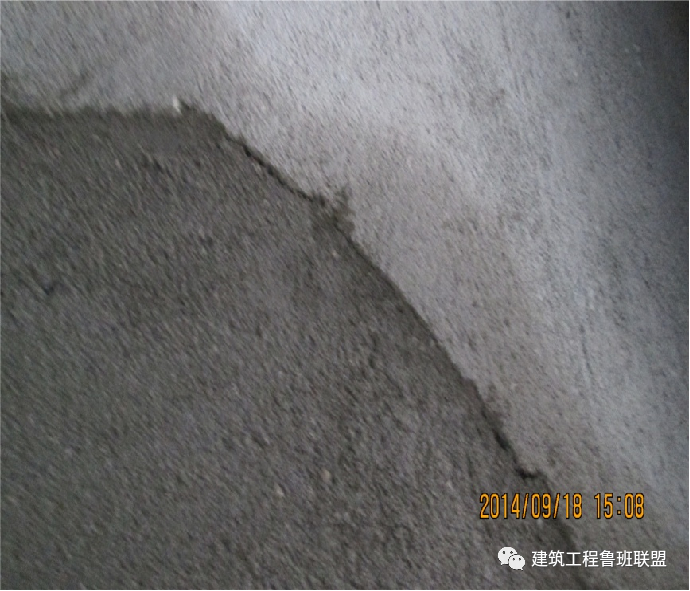

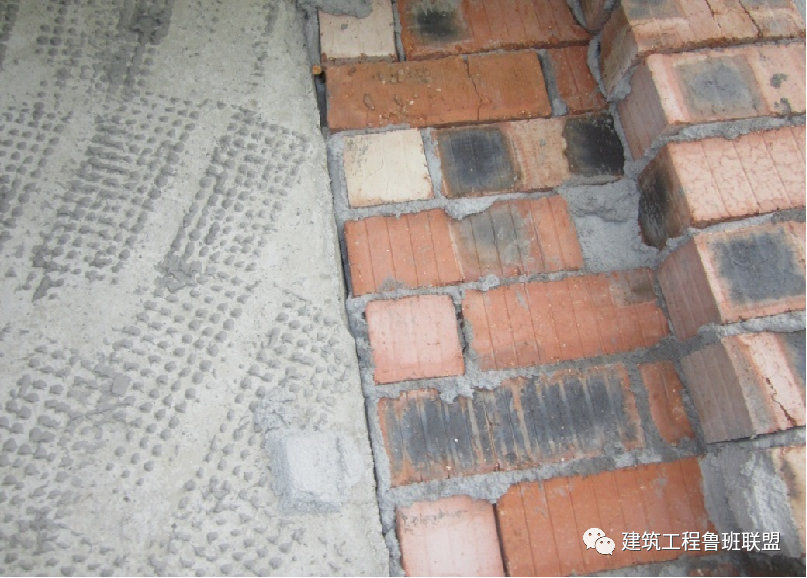

拉毛覆蓋率較高

砌筑砂漿伸縮沉降特別斷磚部位沉降量大于其他部位，易形成多皮通縫。砌體斷裂部位吸水率增大，導(dǎo)致該部位砂漿快速失水導(dǎo)致開裂、空鼓。

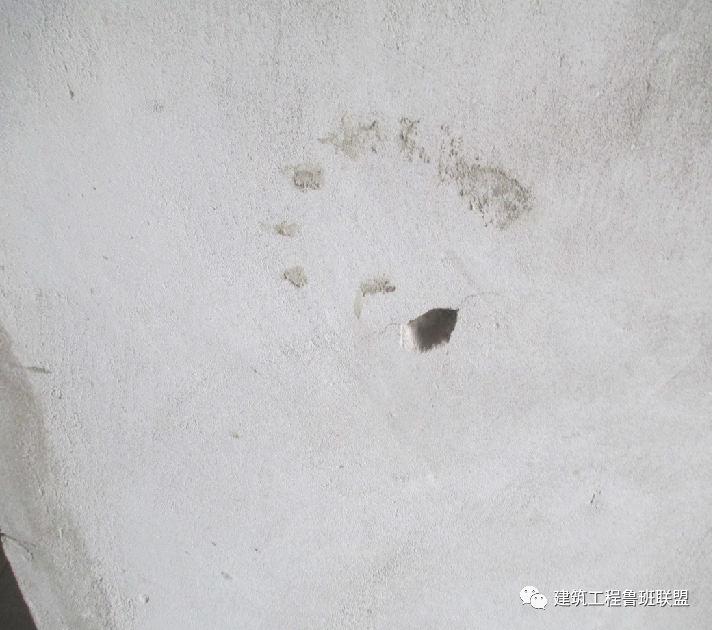

瞎假縫部位存在明顯空腔，導(dǎo)致砂漿面快速失水，導(dǎo)致空鼓。大面積瞎假縫極易大致抹灰面龜裂及貫穿裂縫。

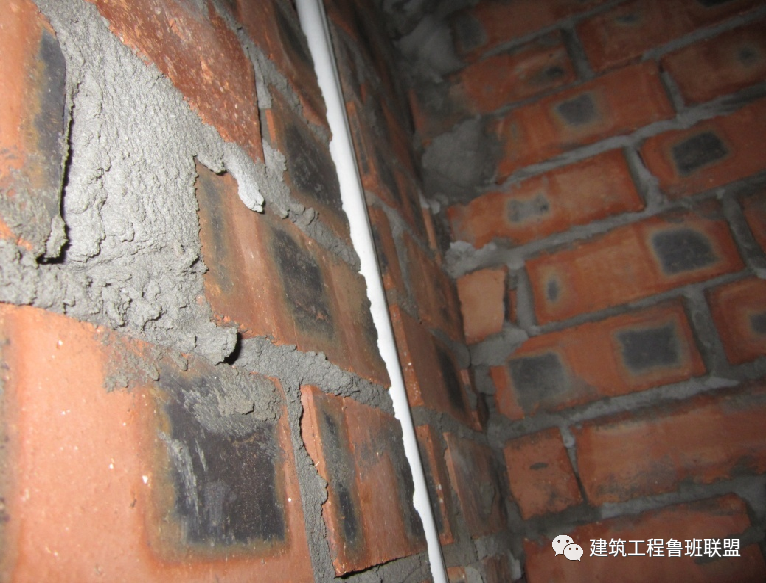

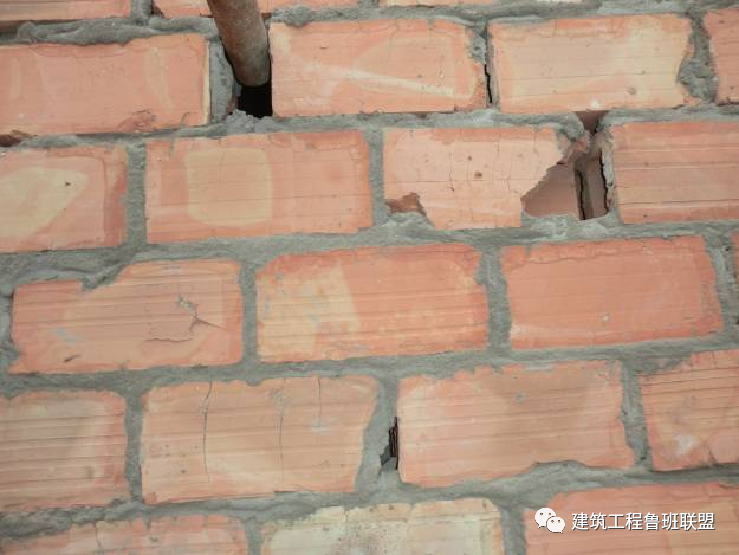

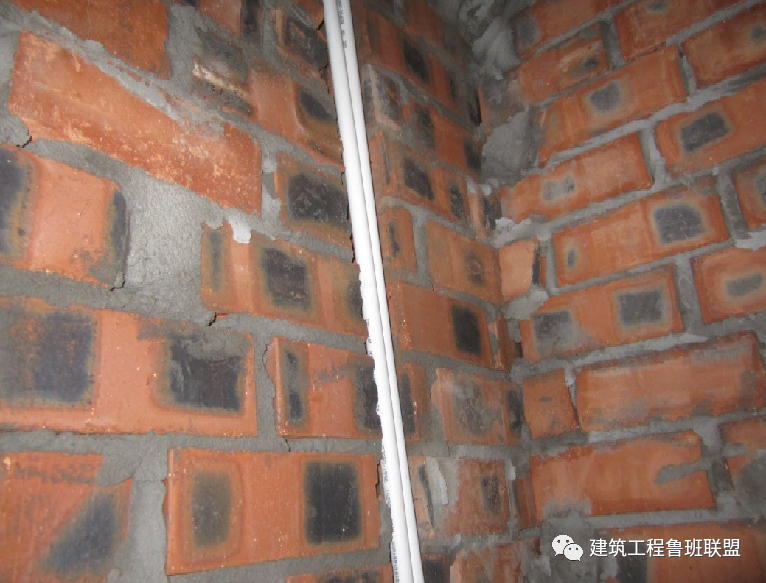

瞎縫

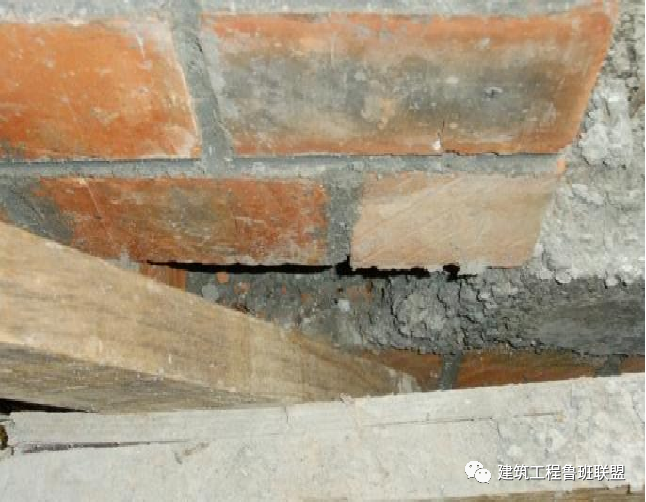

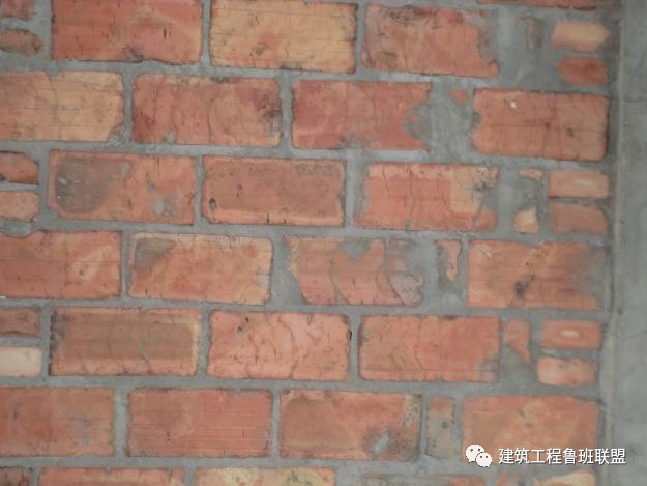

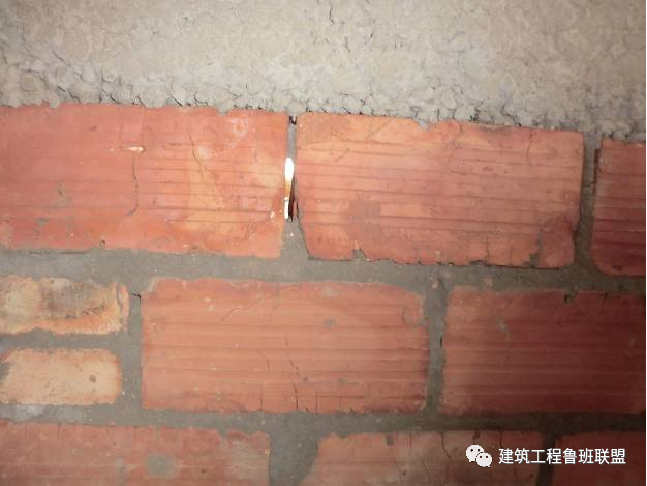

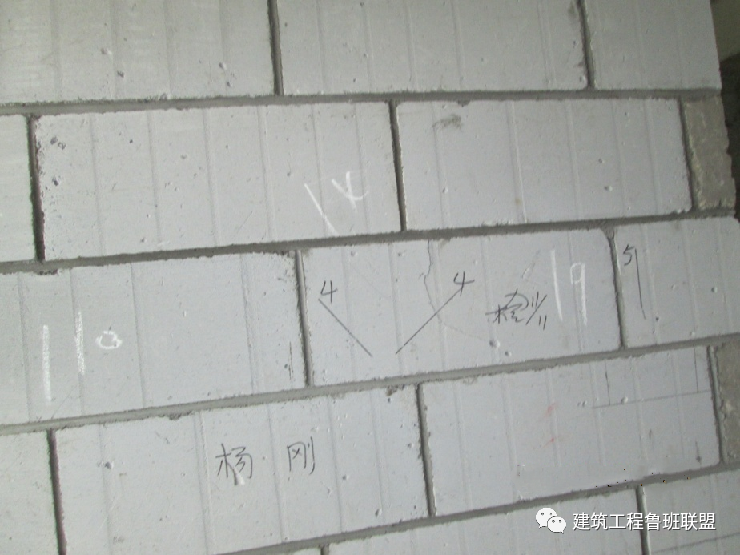

假縫

砌體洞口缺陷為以下幾個(gè)方面：（1）窗臺(tái)板與窗邊墻無(wú)搭接處理；（2）窗臺(tái)板與窗邊墻咬合長(zhǎng)度不足或密實(shí)；（3）砌體洞口未設(shè)置預(yù)制塊導(dǎo)致砌體破損。

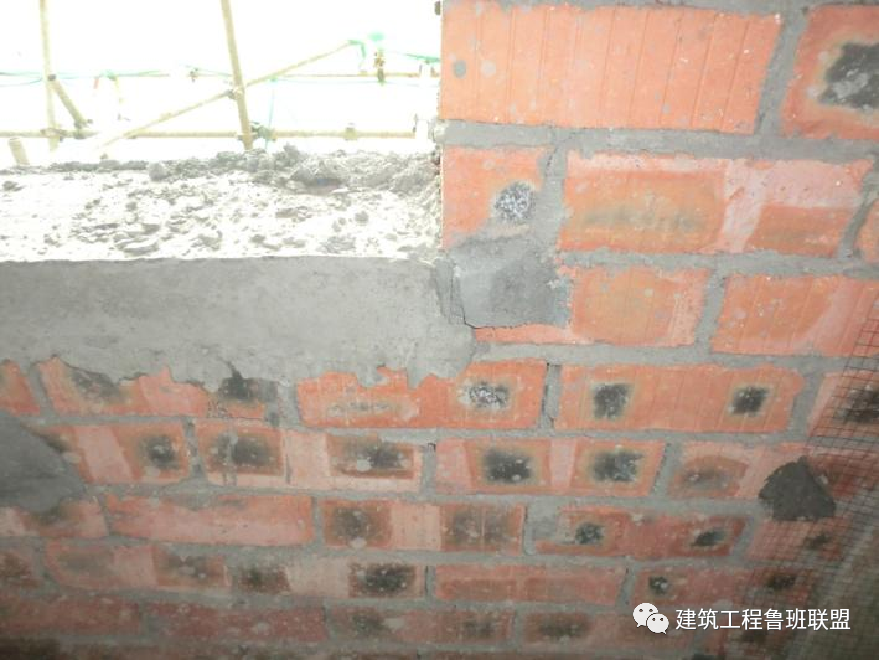

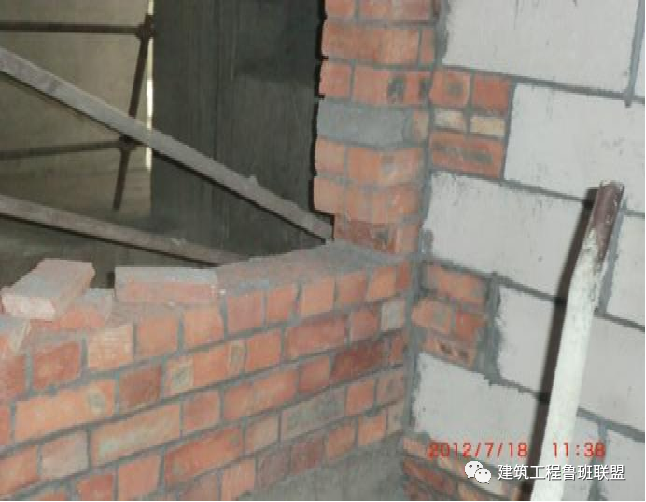

窗臺(tái)板與窗邊墻無(wú)咬合

窗臺(tái)板與砌體咬合不密實(shí)

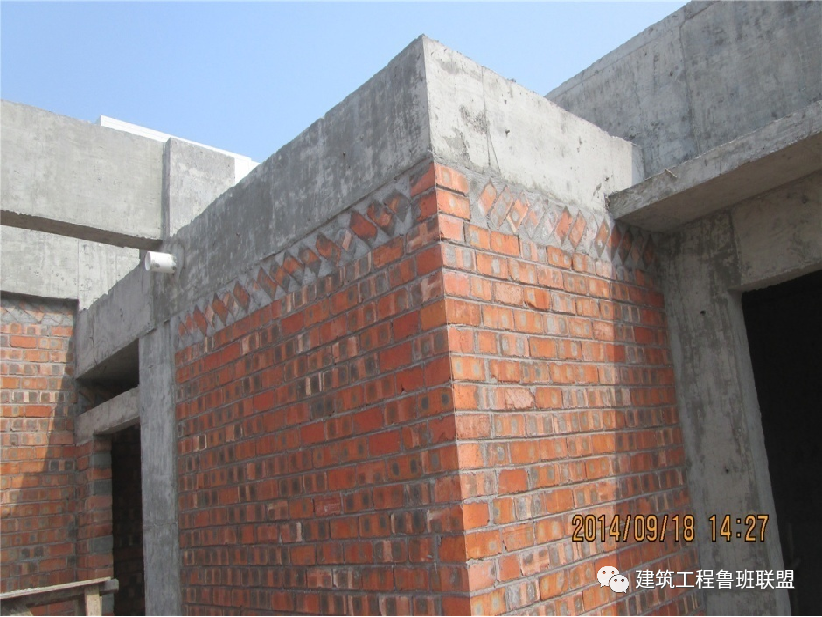

斜頂磚缺陷主要為以下幾個(gè)方面：（1）斜頂磚規(guī)格過(guò)大，導(dǎo)致灰縫過(guò)大；（2）斜頂磚角度大于60或小于45度；（3）斜頂磚灰縫不密實(shí)。

斜頂磚灰縫不密實(shí)

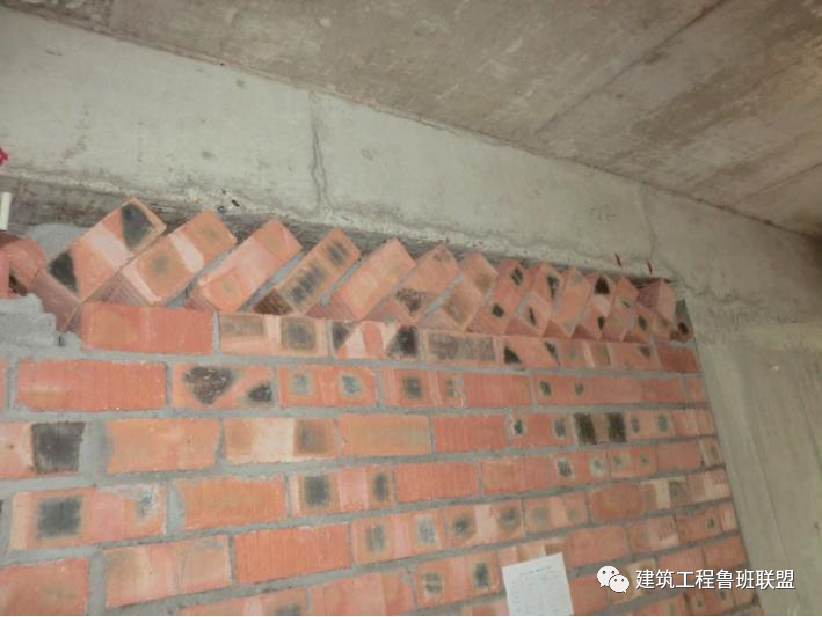

斜頂磚規(guī)格過(guò)大

掛網(wǎng)缺陷體現(xiàn)主要體現(xiàn)為以下幾個(gè)各方面：（1）砌體與結(jié)構(gòu)交接面未掛網(wǎng)；（2）砌體與結(jié)構(gòu)掛網(wǎng)固定不合理；（3）砌體與結(jié)構(gòu)存在高低差；（4）陰陽(yáng)角部位采用鍍鋅鋼絲網(wǎng)固定。

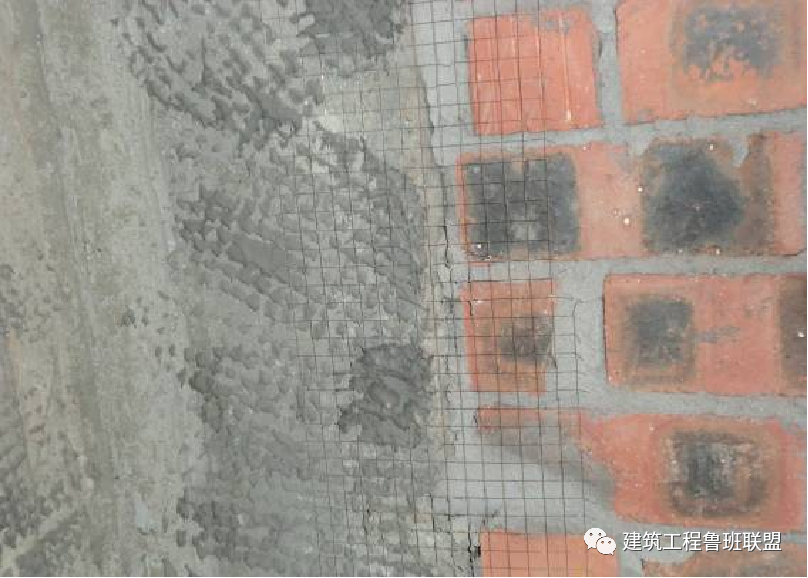

交接部位未掛網(wǎng)

掛網(wǎng)采用砂漿固定

管線開槽固定差主要體現(xiàn)在以下幾個(gè)方面：（1）開槽破壞墻體；（2）開槽深度不足，封堵厚度不足；（3）單線管無(wú)固定；（4）多組線管“品”字固定。

開槽深度不足

9

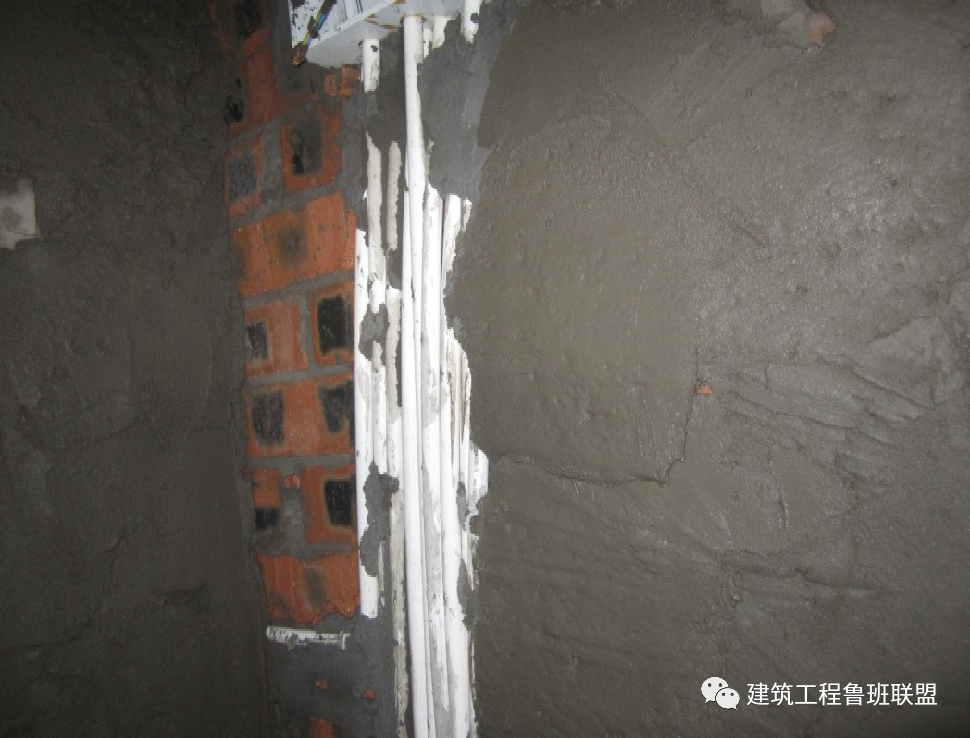

管線槽不封堵直接粉刷

由于后開槽部分對(duì)已施工完畢的二次結(jié)構(gòu)造成破壞面較大，且剔鑿施工時(shí)產(chǎn)生的擾動(dòng)對(duì)墻體穩(wěn)固造成一定程度的損傷，故修補(bǔ)、封堵措施須具備結(jié)構(gòu)補(bǔ)強(qiáng)功效，不然容易發(fā)生開裂。

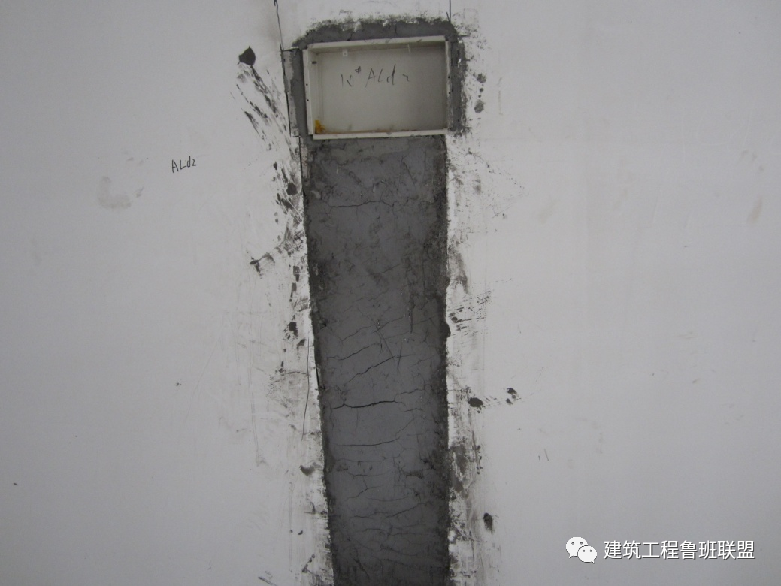

管線槽不封堵直接粉刷

箱體周邊開裂主要體現(xiàn)在以下幾個(gè)方面：（1）箱體上部砌體鋼筋吊磚，砌體下沉導(dǎo)致開裂；（2）箱體洞口未預(yù)留，砌體完成后開鑿導(dǎo)致破壞砌體或砂漿無(wú)法灌入；（3）箱體預(yù)留洞口過(guò)大，砌體封堵隨意；（4）箱體背部砌體組砌存在瞎縫假縫。

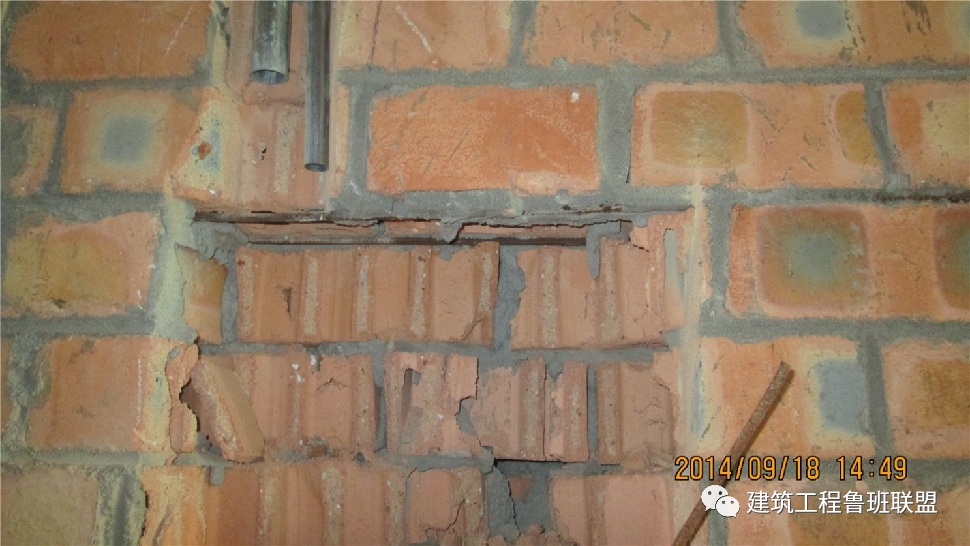

鋼筋吊磚，洞口打鑿

抹灰砂漿單層粉刷超過(guò)1cm，因砂漿初凝時(shí)間較長(zhǎng)，粉刷初期極易導(dǎo)致粘結(jié)力不足以抵消自重，導(dǎo)致流墜開裂、空鼓。

抹灰砂漿使用砂漿王，代替石膏（熟石灰），采用1:1:6混合砂漿配比，因砂漿王本身不增加強(qiáng)度，易導(dǎo)致砂漿強(qiáng)度不足導(dǎo)致開裂。

夏天高溫導(dǎo)致水分蒸發(fā)很快，墻面抹灰層需要澆水養(yǎng)護(hù)，以防開裂。

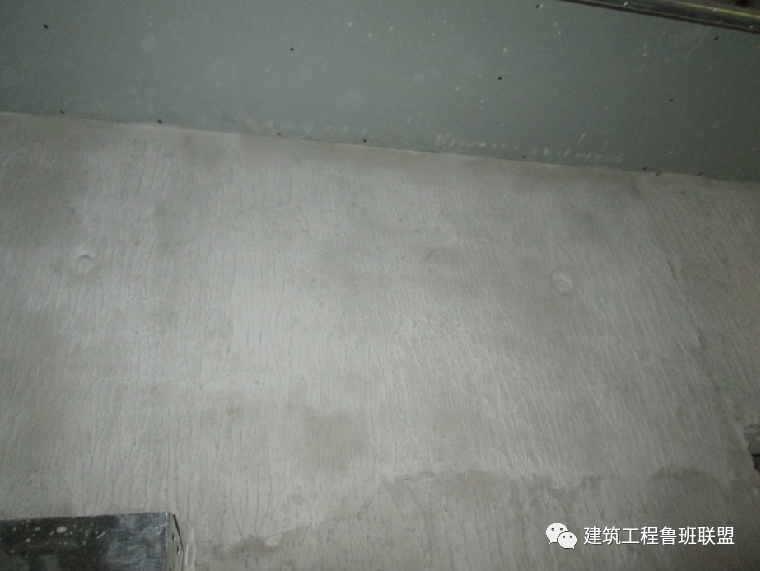

夏季未養(yǎng)護(hù)墻面

抹灰后再進(jìn)行二次開槽修補(bǔ)，水泥砂漿與原墻面容易粘結(jié)不牢而產(chǎn)生開裂。

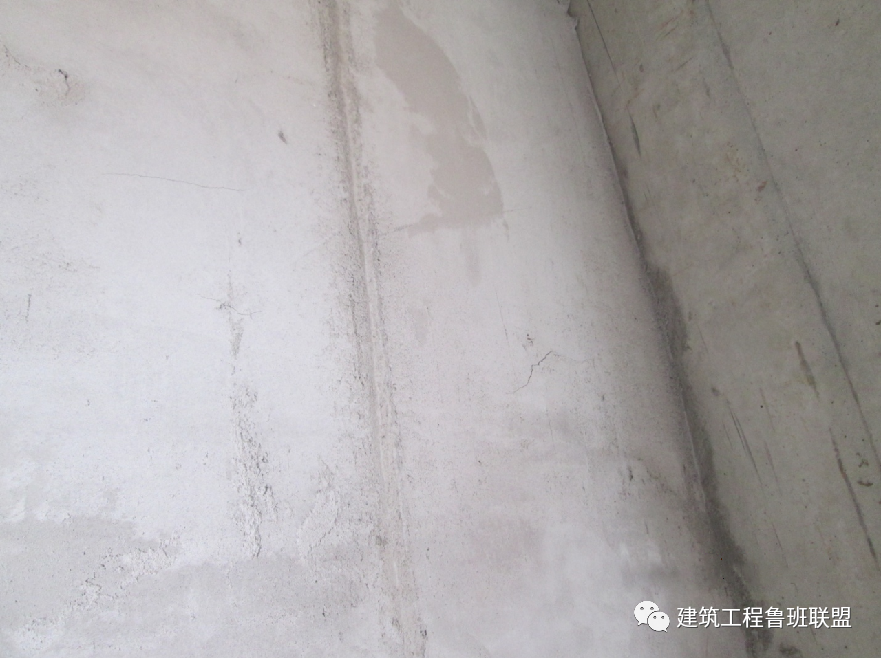

抹灰完成面開槽布管

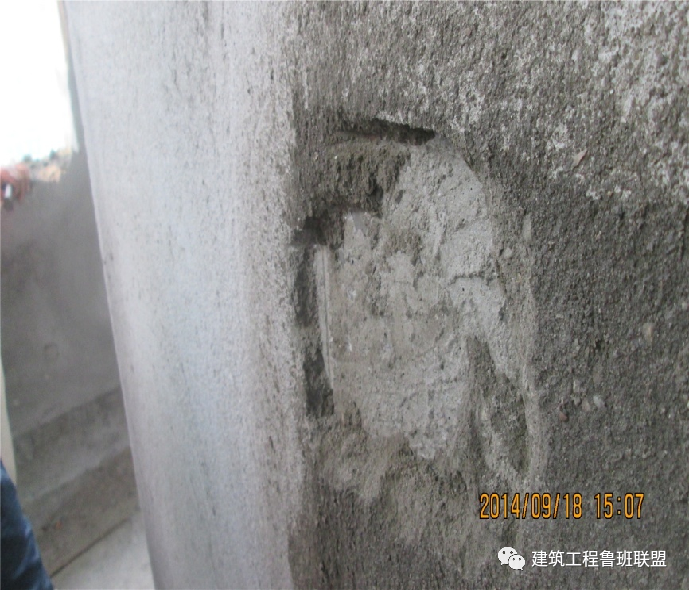

修補(bǔ)二次空鼓缺陷主要為以下幾個(gè)方面：（1）空鼓部位未切割直接打鑿導(dǎo)致周邊空鼓；（2）剔鑿面及切割斷面未清理干凈及灑水濕潤(rùn)；（3）空鼓面未分兩次修補(bǔ)；（4）修補(bǔ)后初凝前未覆膜養(yǎng)護(hù)。
