沖擊鉆鉆孔灌注樁施工

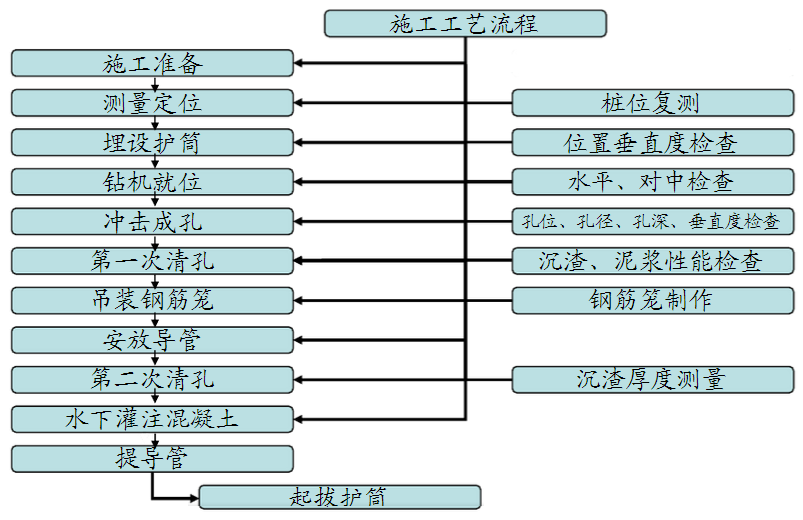

工藝流程圖

一

施工準備

· 場地整平

（4）場地應先按設計圖紙要求的標高進行平整，清除樁位處地上、地下一切障礙物（包括大塊石、樹根和垃圾等），場地低洼處須回填夯實。

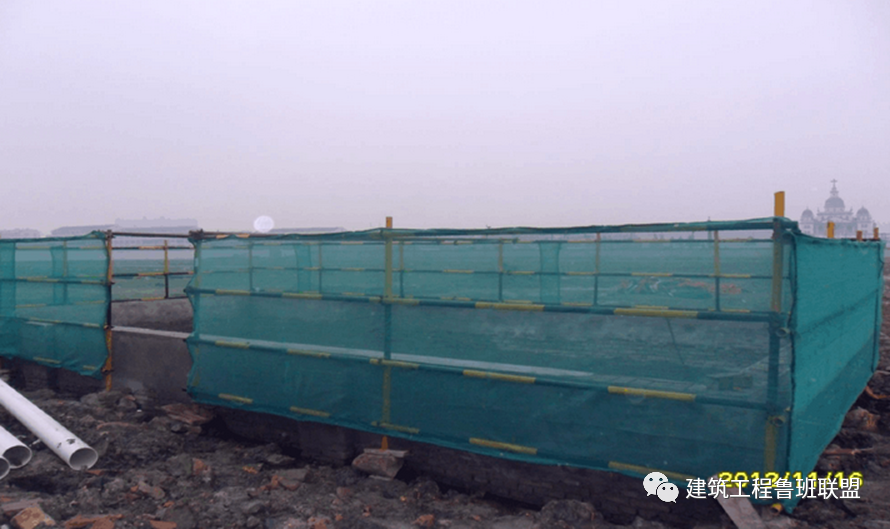

· 泥漿池

二

測量定位

· 測量定位

樁位測定分初測、復測，分別為挖埋護筒前和埋設護筒后，復測合格后，打入Ф12定位鋼筋一根，作為鉆孔機定位標點，然后用水準儀測定其護筒和地坪標高，經甲方、監理工程師驗收合格后方可就位施工。

三

埋設護管

· 埋設護管

4、護筒作用：保護孔口、定位導向，隔離地表水、保持孔內水頭高度，防止塌方，固定鋼筋籠等。

· 埋設十字護樁

為了校正護筒及樁孔中心，在挖護筒之前采用“+”字交叉法在護筒以外較穩定的部位設4個定位樁，定位樁采用φ20鋼筋，在位于護筒邊1～2m位置進行埋設，定位樁頂高于護筒頂20cm，且埋入地面不小于30cm，并澆筑20cm厚半徑20cm圓型混凝土，進行固定，并用紅油漆標識，施工中做好定位樁的保護工作。

四

鉆機就位

· 鉆機就位

鉆機安放在枕木上，必須平整、穩固，確保施工中不移位、不傾斜；鉆頭中心與護筒中心誤差不得大于20mm，鉆孔時，孔內泥漿面高出地下水位1m以上，當受地下水位漲落影響時應高出地下水位1.5m以上，或不低于自然地面。

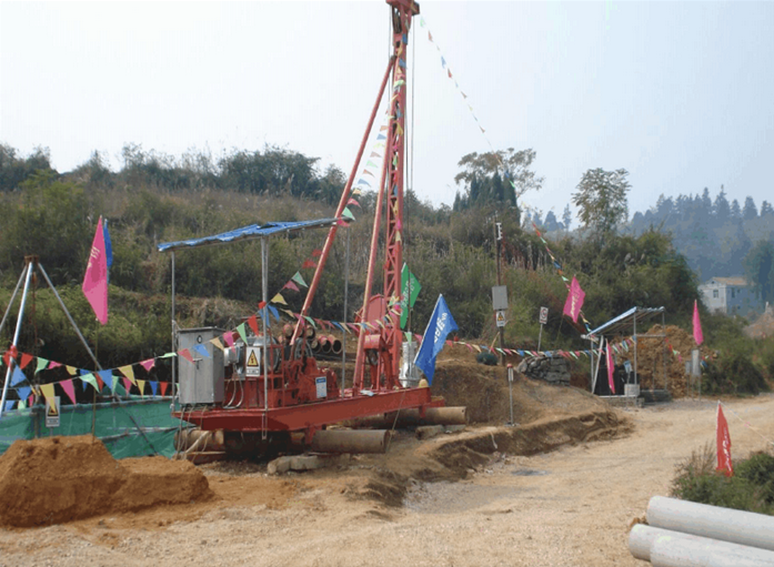

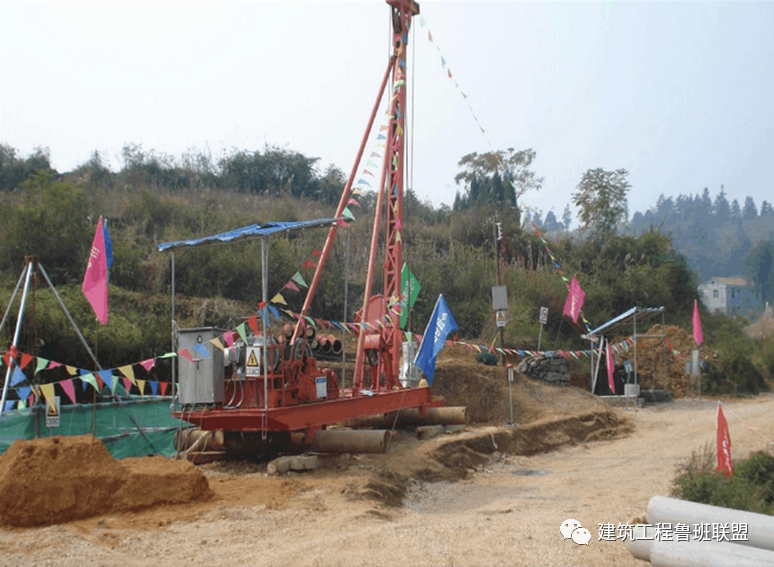

· 沖擊鉆機

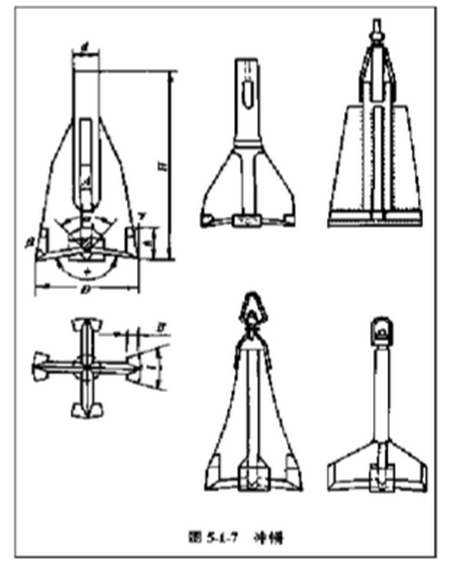

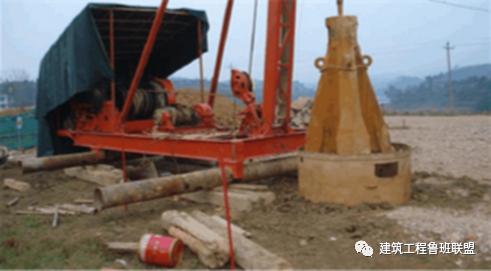

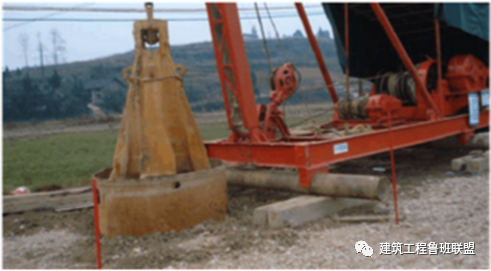

沖擊式鉆機能適應各種不同地質情況，特別是卵石層中鉆孔，沖擊式鉆機較之其它型式鉆機適應性強。同時，用沖擊式鉆機成孔，孔壁四周形成一層密實的土層，對穩定孔壁，提高樁基承載能力，均有一定作用。沖錘（如圖所示）有各種形狀，但它們的沖刃大多是十字形的。

· 3pnl-12型泵結構圖

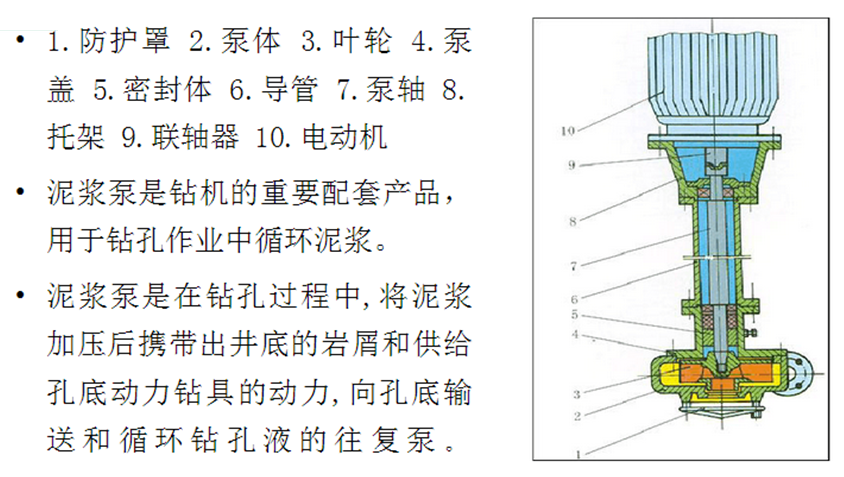

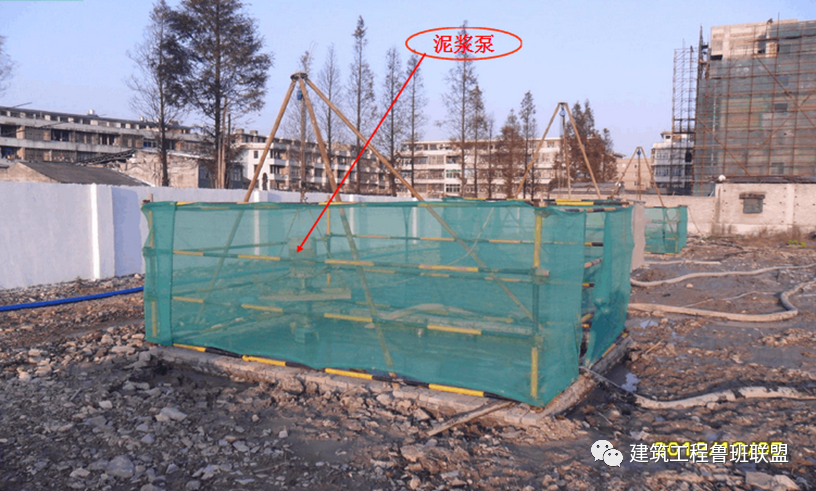

· 泥漿泵

五

沖擊成孔

· 沖擊成孔

5、在鉆進過程中每1～2m要檢查一次成孔的垂直度。如發現偏斜應立即停止鉆進，采取措施進行糾正。對于變層處和易于發生偏斜的部位，應采用低錘輕擊、間斷沖擊的辦法穿過，以保持孔形良好。

· 界面巖樣

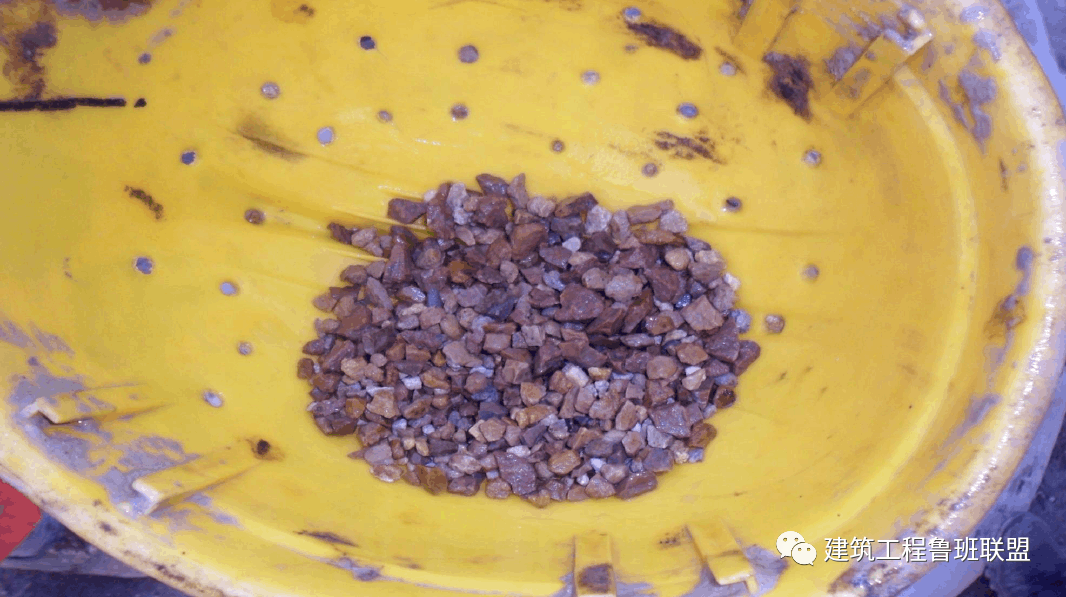

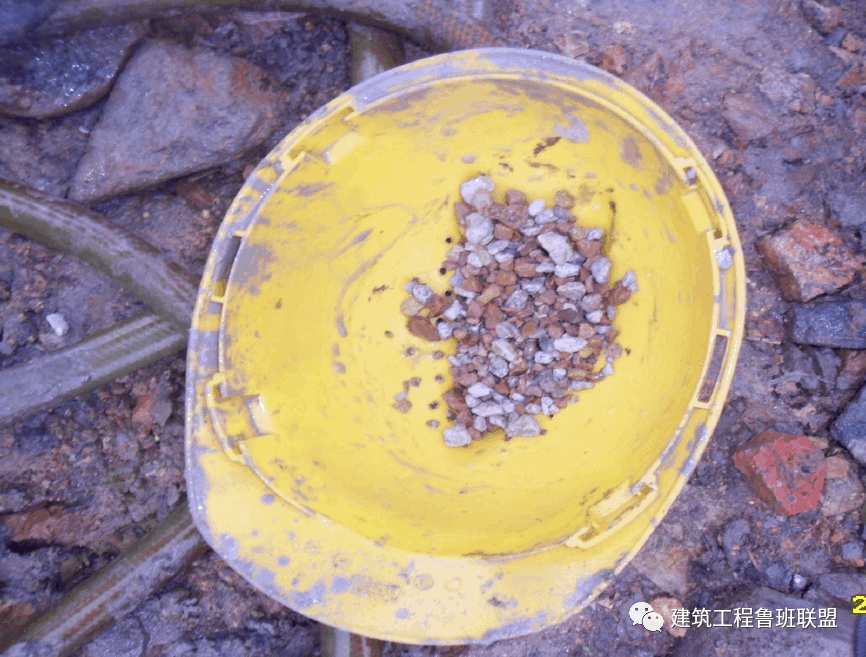

· 終孔巖樣

六

第一次清孔

· 第一次清孔

第一次清孔也是至關重要的，其操作方法是：正循環沖進終孔后，將泥漿管捆在錘頭的鋼絲繩上，并緩慢放入孔底，進行泥漿正常循環清孔，采用大泵量泵入性能指標符合要求的新泥漿；返出泥漿的含砂量≤6%；泥漿比重≤1.25；孔底沉渣厚度≤50㎜。經第一次測量孔深，達到相應鉆孔深度后，第一次清孔完畢。

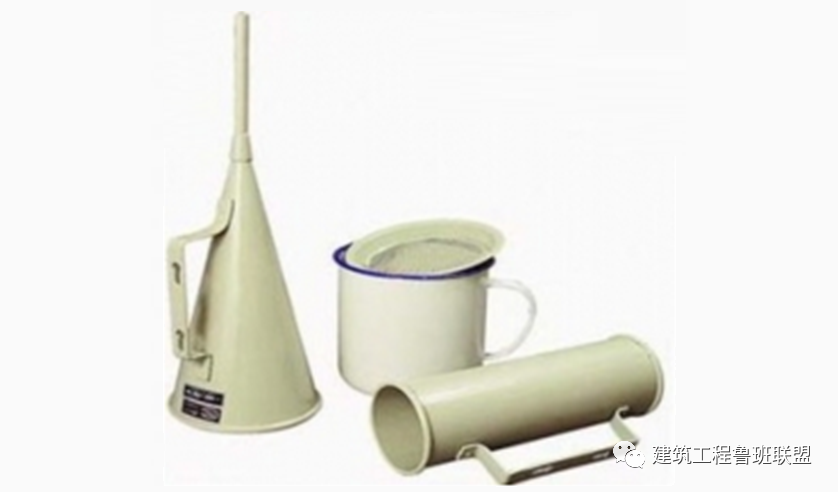

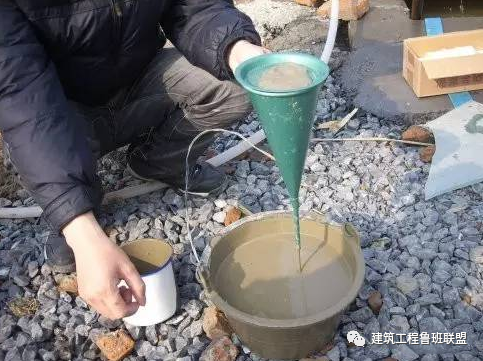

· 泥漿粘度計

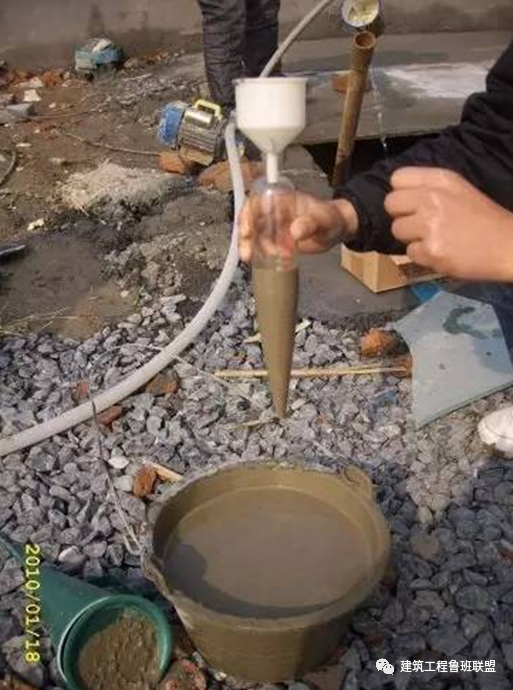

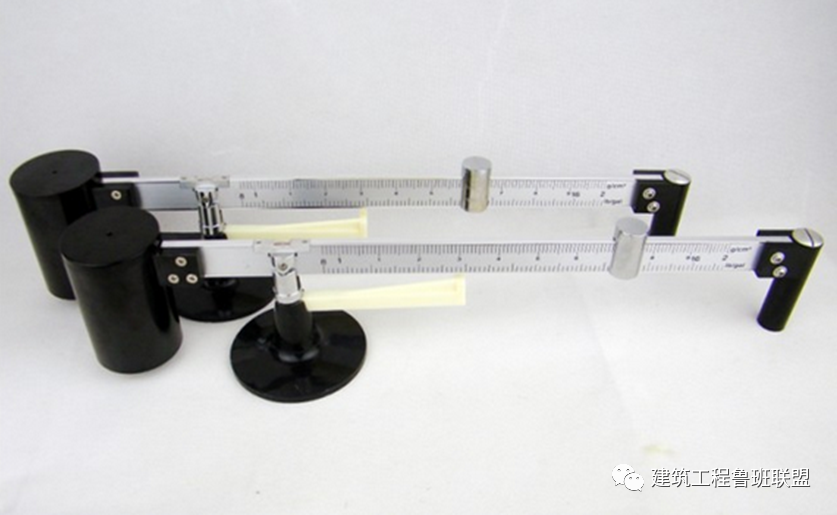

· 泥漿比重計

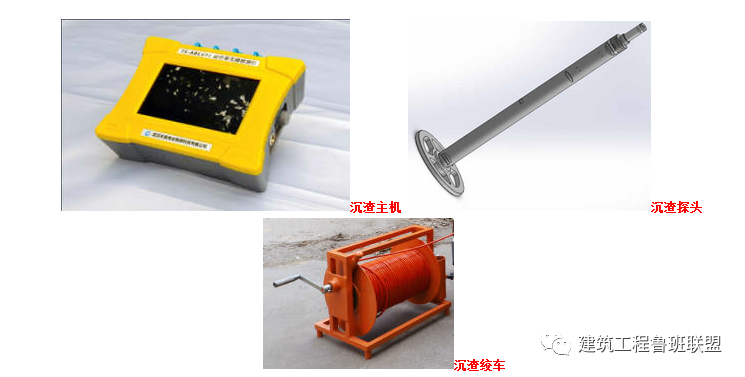

· 沉渣儀

專門用于檢測孔底沉渣的儀器，采用特制的微電極系探管和電路設計，可以準確地測出孔底沉渣的厚度。

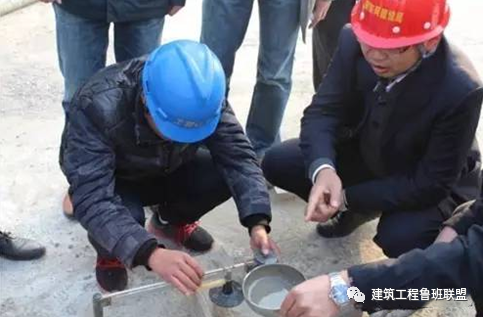

· 泥漿指標檢測

· 終孔驗收

1、樁位中心允許偏差不大于50mm；

2、孔徑不小于設計樁徑；

3、孔深不小于設計孔深；

4、樁孔垂直度偏差應小于1％。

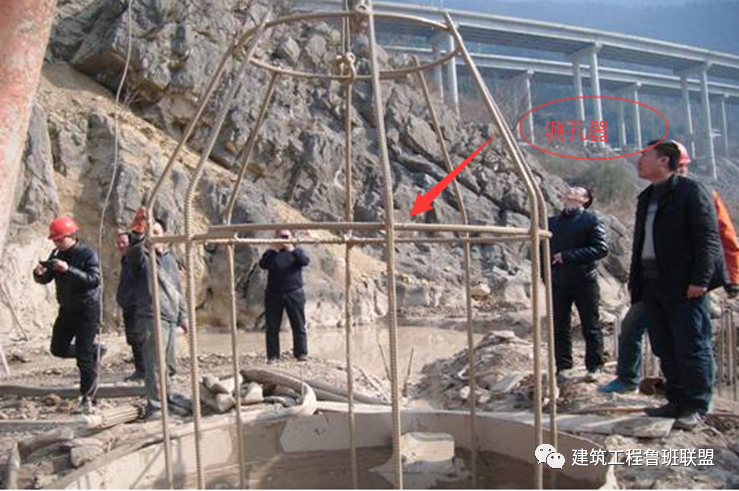

· 測量孔徑

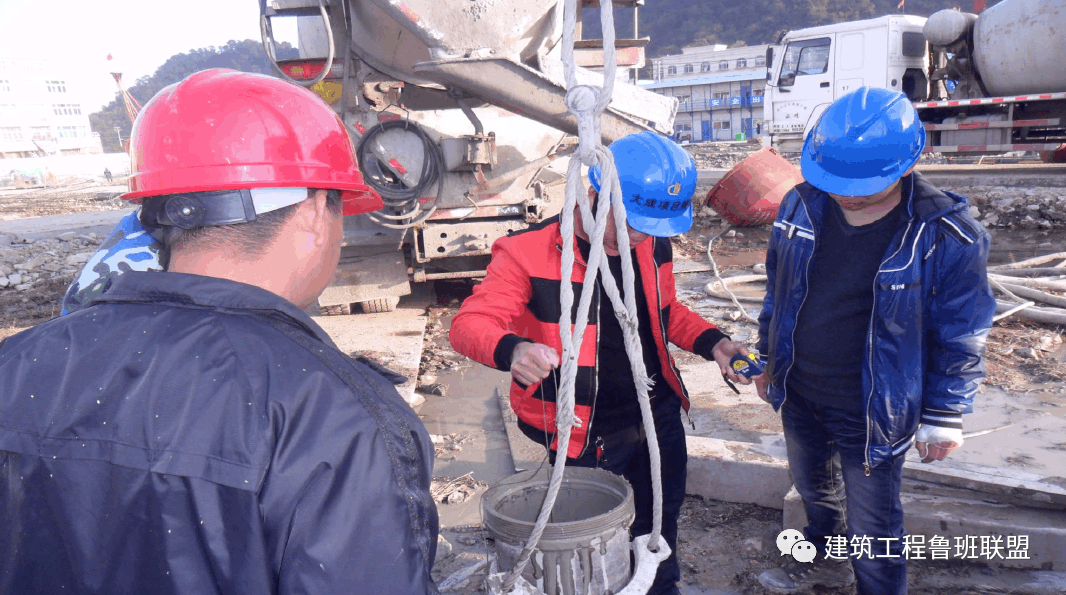

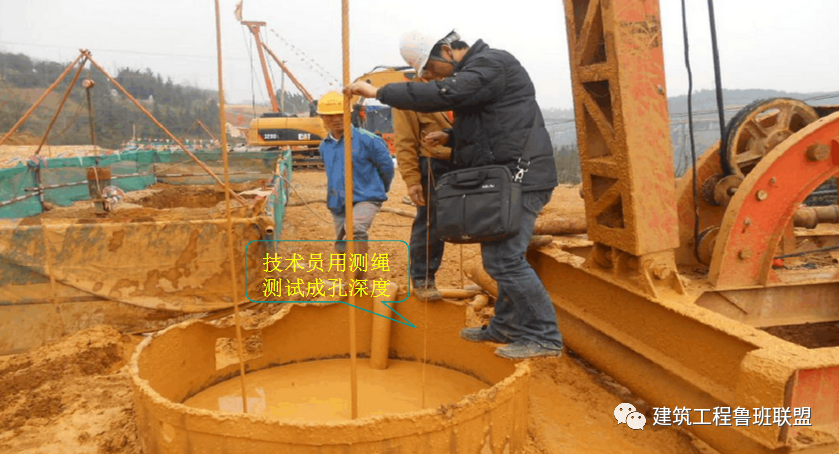

· 測量孔深

七

鋼筋工程

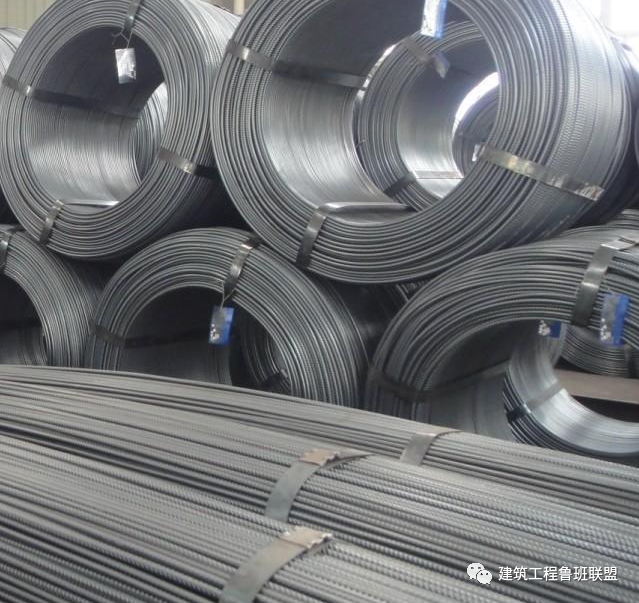

1）鋼筋原材

①、鋼筋的抗拉強度實測值與屈服強度實測值的比值不應小于1.25；

5、鋼筋的表觀質量：鋼筋應平直、無損傷，表面不得有裂紋、油污、顆粒狀或片狀老銹。

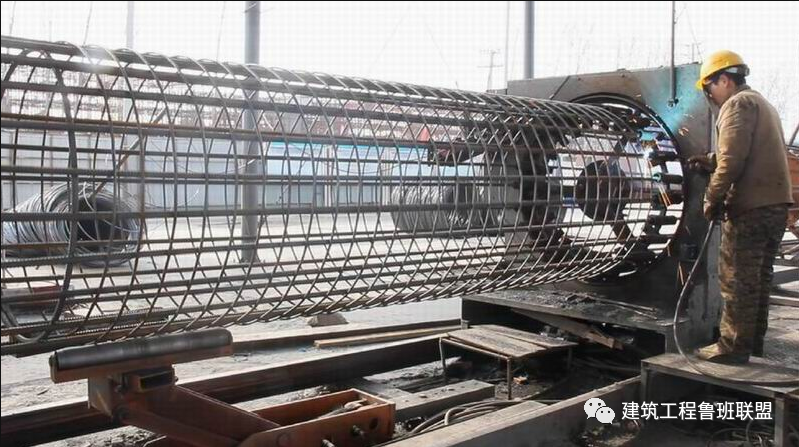

2）鋼筋籠制作

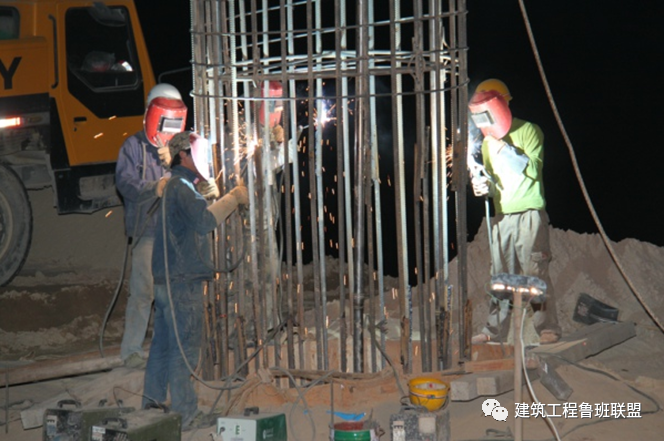

5、鋼筋籠在入孔后，與上部鋼筋連接采用單面焊接，焊接好以后，禁止馬上放入孔中，要等鋼筋冷卻1分鐘后在放入孔中。

3）鋼筋籠檢查

6、鋼筋骨架垂直度1%，吊線尺量檢查。

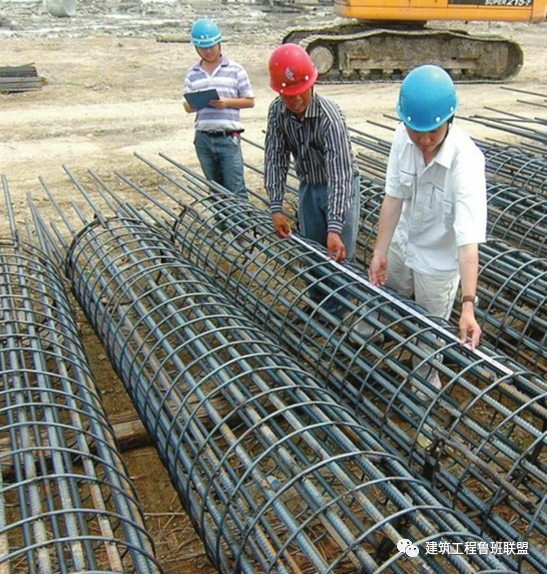

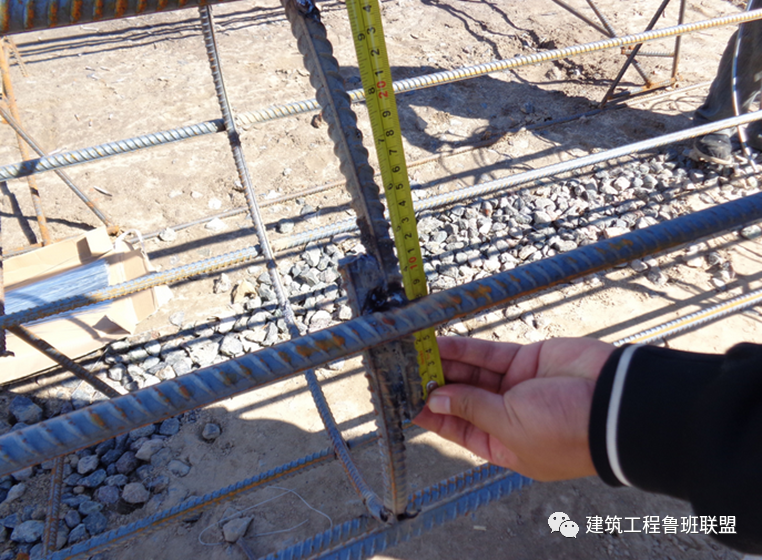

箍筋間距檢測

鋼筋連接長度檢查

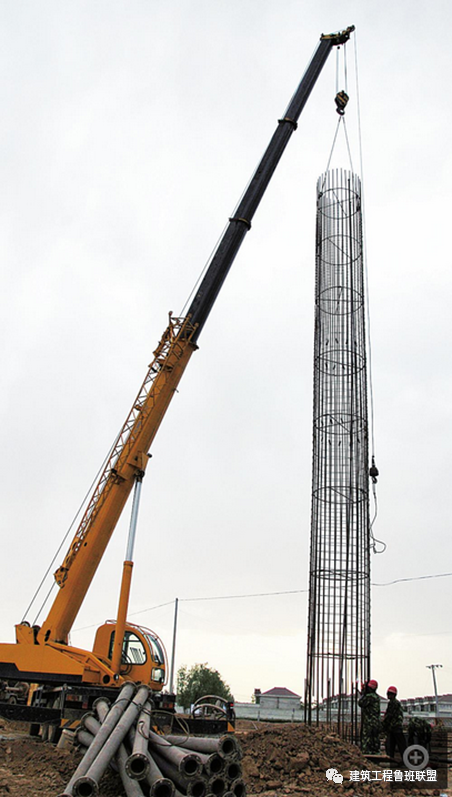

4）吊裝鋼筋籠

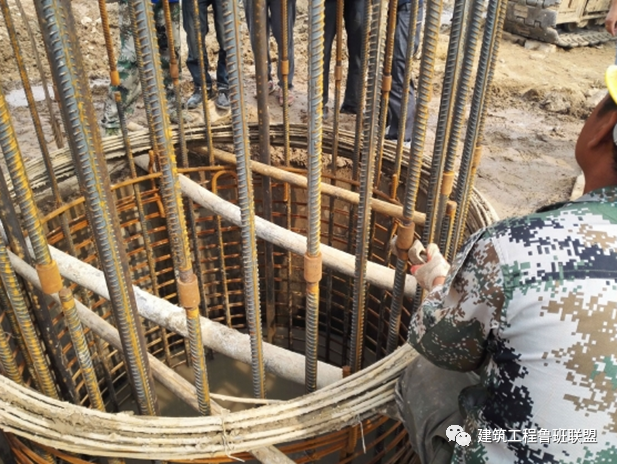

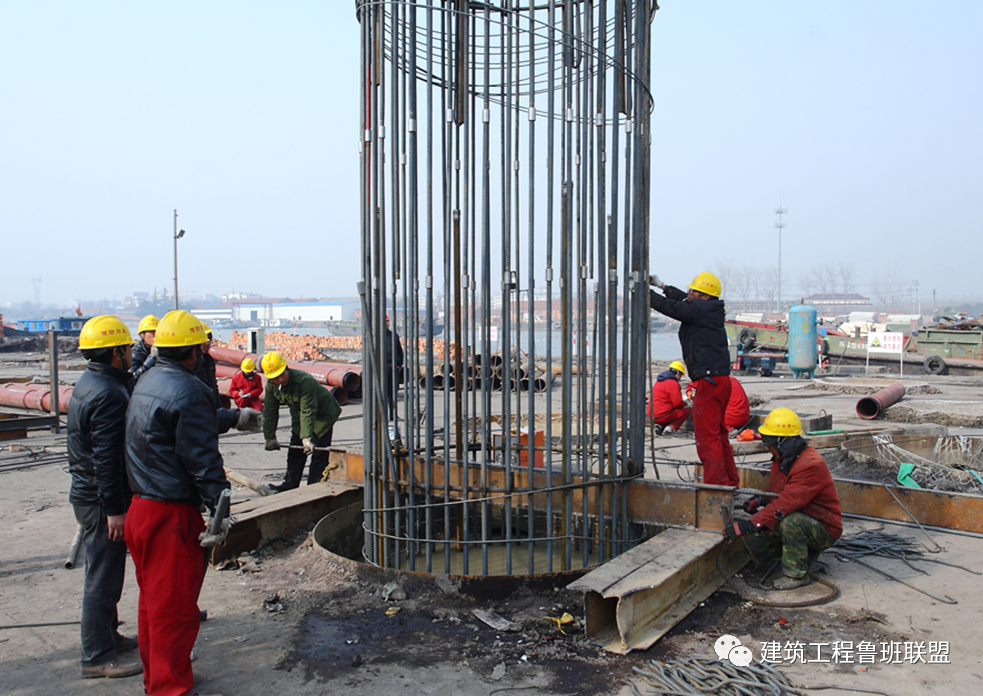

5）鋼筋籠連接

焊接連接

套絲連接

八

二次清孔

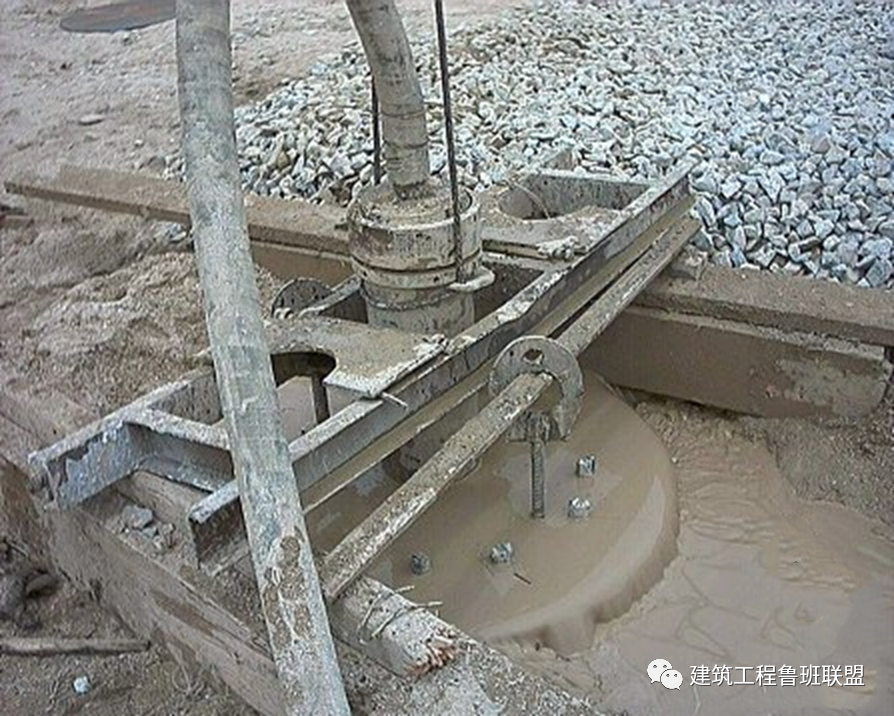

· 二次清孔

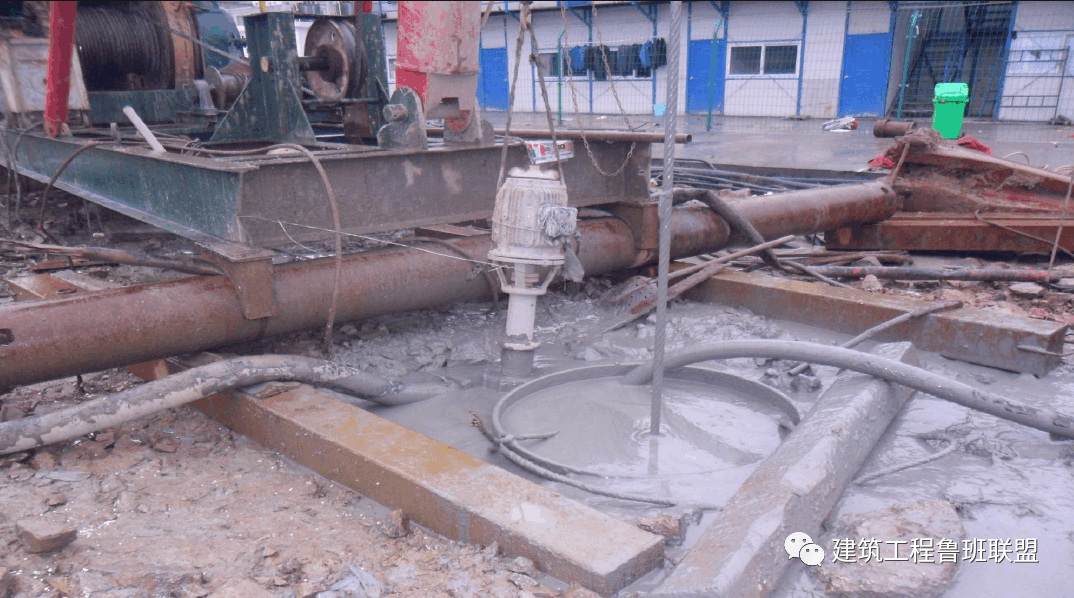

由于安放鋼筋籠及導管時間較長，孔底產生新的沉渣，待安放鋼筋籠及導管就位后，采用換漿法二次清孔，以達到置換沉渣的目的。施工中勤擺動導管，改變導管在孔底的位置，保證沉渣置換徹底。待孔底500㎜以內泥漿各項指標均達到如下標準，密度：≤1.25，含砂率：≤6％，粘度18-20S，復測孔底沉渣厚度≤50mm后，清孔完成，清孔完成后立即進行水下混凝土灌注。

· 測沉渣厚度

九

混凝土灌注

8、做好每根樁水下砼灌注記錄和砼施工記錄。

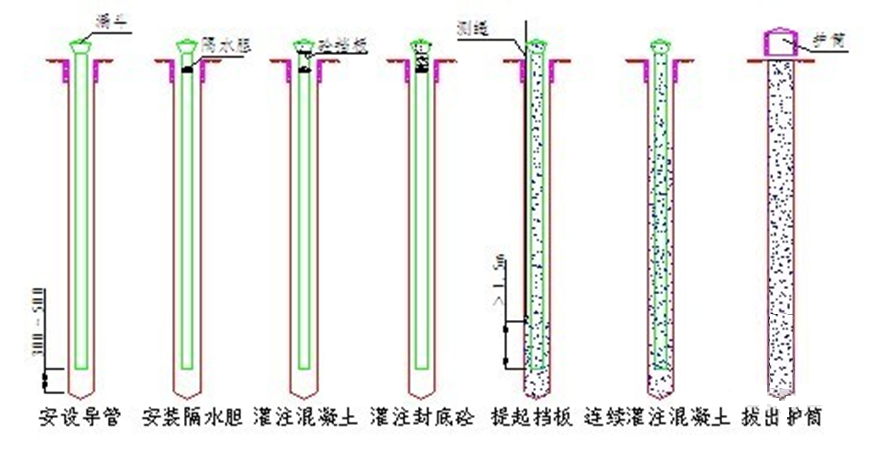

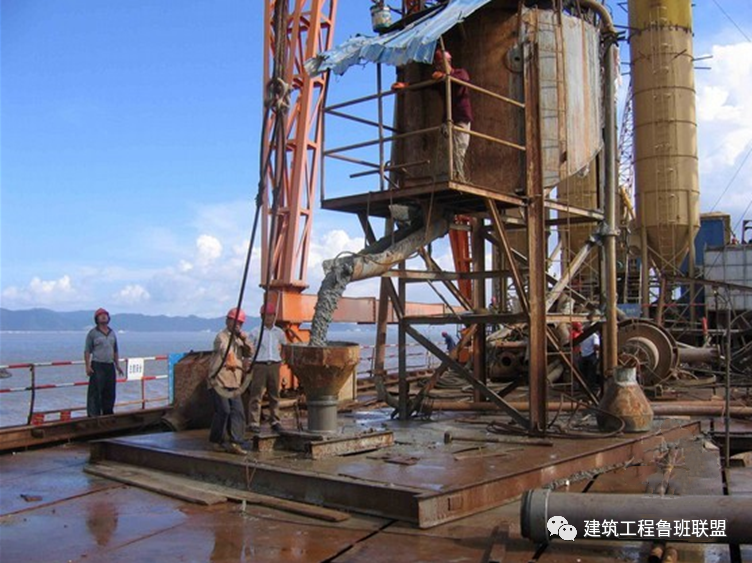

混凝土灌注示意圖

附

常見的缺陷及防治

1、樁位偏差的原因及防治

【原因】

樁位地面放樣不準，樁機就位不準。

【防治】

樁位測放完畢后，應進行復測和檢查，確保每根樁的位置準確無誤。

2、樁身傾斜的原因及防治

【原因】

（1）場地不平或場地松軟；

（2）樁機就位安裝不平穩；

（3）鉆進過程中遇到地下障礙物或孤石。

【防治】

（1）施工前場地平整壓實；

（2）樁機安裝就位時應確保平整；

（3）清除地下障礙物。

3、樁身縮頸的原因及防治

【原因】

（1）孔壁坍塌；

（2）導管提升過快、過高。

【防治】

（1）加大泥漿比重，選用優質黃泥配制的泥漿護壁；

（2）控制導管提升速度，并保持導管底端始終埋入樁孔混凝土內2~6m。

4、坍孔的原因及防治

【原因】

（1）泥漿相對密度不夠，起不到可靠的護壁作用；

（2）孔內水頭不夠或孔內出現承壓水，降低了靜水壓力；

（3）護筒埋置太淺，下端孔坍塌；

（4）在松散砂層中鉆孔時，進尺速度太快或停在一處空轉時間太長，轉速太快；

（5）沖擊錘撞擊孔壁；

（6）用爆破處理孔內孤石、探頭石時，炸藥量過大，造成很大振動。

【防治】

（1）在松散砂土或流砂中鉆進時，應控制進尺，選用較大相對密度、黏度、膠體率的優質泥漿；

（2）如地下水位變化過大，應采取升高護筒，增大水頭，或用虹吸管連接等措施；

（3）嚴格控制沖程高度和炸藥用量；

（4）孔口坍塌時，應先探明位置，將砂和黏土混合物回填到坍孔位置以上1～2m；如坍孔嚴重，應全部回填，等回填物沉積密實后再進行鉆孔。

5、沉渣厚度超標的原因及防治

【原因】

（1）孔口土回落孔底；

（2）放鋼筋籠時，碰撞孔壁，孔壁土掉落孔底；

（3）成孔后未及時灌注混凝土。

【防治】

（1）及時清理孔口堆土；

（2）保證二次清孔質量滿足規范要求；

（3）及時清孔，及時灌注混凝土。

6、鋼筋籠上浮的原因及防治

【原因】

（1）提升導管時將鋼筋籠帶起；

（2）澆灌混凝土?xí)r下行速度過快，產生上沖力，造成鋼筋籠上浮。

【防治】

（1）將鋼筋籠固定綁扎或點焊在護筒上；

（2）當灌注混凝土至鋼筋籠底時，應放慢混凝土灌注速度，待籠底全部插入混凝土后，恢復正常灌注速度。

7、導管進水的原因及防治

【原因】

（1）首批混凝土儲量不足，或雖然混凝土儲量已夠，但導管底口距孔底的間距過大，混凝土下落后不能埋設導管底口，以致泥水從底口進入；

（2）導管接頭不嚴，接頭間橡皮墊被導管高壓氣囊擠開，或焊縫破裂，水從接頭或焊縫中流入。

（3）導管提升過猛，或測深出錯，導管底口超出原混凝土面，底口涌入泥水。

【防治】

（1）若是第一種原因引起的，應立即將導管提出，將散落在孔底的混凝土拌合物用空氣吸泥機、水力吸泥機以及抓斗清除，不得已時將鋼筋籠提出采取復鉆清除。然后重新下放鋼筋籠、導管并投入足夠儲量的首批混凝土，重新澆灌；

（2）若是第二、三種原因引起的，應視具體情況，若用原導管插入續灌，但灌入前均要將導管內的水和沉淀土用吸泥和抽水的方法吸出；若重新下導管，必須用潛水泵將管內的水抽干，才可以繼續灌注混凝土。

8、卡管的原因及防治

【原因】

（1）初灌時隔水栓卡管或由于混凝土本身的原因，如坍落度過小、流動性差、夾有大卵石、拌合不均勻，以及運輸途中產生離析、導管內壁未清理干凈或?qū)Ч芙涌p處漏水等使混凝土中的水泥漿被沖走，粗集料集中而造成導管堵塞；

（2）機械發生故障卡管或其他原因使混凝土在導管內停留過久，或灌注時間過長，最初灌注的混凝土已初凝，增大了導管內混凝土下落的阻力，混凝土堵在管內。

【防治】

（1）可用用吊繩抖動導管，或在導管上安裝附著式振動器等使隔水栓下落。如仍不能下落時，則須將導管連同其內的混凝土提出鉆孔，進行清理修整，然后重新吊裝導管，重新灌注。一旦有混凝土拌合物落入井孔，須將散落在孔底的拌合物粒料等予以清除。

（2）灌注前應仔細檢修灌注機械，并準備備用機械，發生故障時立即調換備用機械；同時采取措施，加速混凝土灌注速度，必要時，可在首批混凝土中參入緩凝劑，以延緩混凝土的初凝時間。

9、埋管的原因及防治

【原因】

導管埋入混凝土過深，或?qū)Ч軆?nèi)外混凝土已經初凝使導管與混凝土簡摩阻力過大，或因提管過猛將導管拉斷。

【防治】

嚴格控制埋管深度，一般不得超過2~6m；在導管上端安裝附著式振動器，拔管前或停灌時間較長時，均應適當振搗，使導管周?chē)幕炷敛恢逻^(guò)早的初凝；首批混凝土慘入緩凝劑，加速灌注速度；導管接頭螺栓事先應檢查是否牢固；提升導管時不可猛拔。

10、斷樁的原因及防治

【原因】

（1）混凝土灌注時導管提升量過大，泥漿侵入混凝土內形成夾泥混凝土；

（2）清孔時未將沉渣沖凈即開始混凝土灌注，樁底形成松軟土；

（3）混凝土灌注時因故中斷，樁身產生斷裂面；

（4）灌入混凝土質量低劣；

（5）出現堵管而未及時排除。

【防治】

（1）控制導管始終在混凝土內；

（2）嚴格按規程檢查沉渣厚度，并清孔后及時灌注混凝土；

（3）灌注前認真檢查各作業環節和崗位，制定有效的預防措施，保證灌注作業連續完成；

（4）加強混凝土質量管理；

（5）混凝土初凝前可采用沖刷法、沉管法等接樁法；混凝土初凝后可采用沖刷法和嵌入式接樁法。
